Snadná instalace 1000KVA Rozvodna pro rozvod energie

Snadná instalace 1000KVA rozvodna elektrické energie



Rozvodna evropského typu je kompletní sada nových silových transformátorových zařízení vyvinutých naší společností na základě transformace národní městské sítě vytvářející optimální kombinaci pro olejový utěsněný výkonový transformátor a vysokonapěťové a nízkonapěťové elektrické komponenty. Optimalizací konstrukce musí být rozváděč miniaturizován do extrémního rozsahu, což výrazně sníží obsazenou plochu kombinovaného transformátoru s takovými výhodami, jako je malý objem, nízká hlučnost, spolehlivé napájení, rozumná struktura, flexibilní pro instalaci, snadný provoz a schopný provozu. hluboko do zátěžového centra v maximálním rozsahu atd. Dokáže sestavit síťový automatizační terminál (FTU) ve vysokonapěťové kruhové síťové skříni, realizovat spolehlivou detekci zkratu a jednofázové poruchy uzemnění a má funkci „čtyř remote“, což usnadňuje automatický upgrade síťového rozvodu. Je široce používán v obytných čtvrtích, komerčních centrech, stanicích, průmyslových a těžebních podnicích, letištích, železnicích, školách, nemocnicích, výškových budovách a místech.



Ekologické předpoklady:
Nadmořská výška: 1000 m a níže.
Okolní teplota: - 25 ~ plus 40 C.

Rychlost větru: ne více než 35 m/s.
Relativní vlhkost: ne více než 90 procent (plus 25 C).
Seismické horizontální zrychlení: ne více než {{0}}.4 m/s, vertikální zrychlení: ne větší než 0,2 m/s.
Místo použití: neměly by zde být žádné vodivé, prašné, nebezpečné, korozivní, hořlavé a výbušné materiály škodlivé pro kovy a izolanty.



Funkce:
1) Menší obsazená plocha
2) Pevný a spolehlivý
3) Snadno se pohybuje, je krásné a praktické
4) Jeho cena je nízká a doba instalace je krátká



Struktura funkce skříňové rozvodny



A. Funkce a vlastnosti skříňové rozvodny



Rozvodna skříňového typu označuje venkovní distribuční zařízení, které instaluje vysokonapěťové a nízkonapěťové rozváděče a transformátory společně v uzavřené skříni. Hlavní funkcí je zajistit potřebnou elektrickou energii pro vysokonapěťové nebo nízkonapěťové uživatele. Má následující vlastnosti:

1. Malá stopa. Instalace rozvodny skříňového typu může ušetřit více než dvě třetiny plochy pozemku ve srovnání s výstavbou rozvodny stejné velikosti.

2. Flexibilní kombinační metody. Struktura rozvoden skříňového typu je poměrně kompaktní, přičemž každá skříň tvoří samostatný systém, díky čemuž je kombinační metoda flexibilní a variabilní. Uživatel může libovolně kombinovat některé režimy podle aktuální situace, aby vyhovoval potřebám různých míst.

3. Krásný vzhled, snadné sladění s prostředím. Kryt boxu lze vybrat v různých barvách podle různých míst instalace, což usnadňuje koordinaci s okolním prostředím. Je zvláště vhodná pro hustě obydlené oblasti, jako jsou městské obytné komunity, stanice, přístavy, letiště, parky, zelené pásy atd. Lze ji použít jako pevnou rozvodnu nebo mobilní rozvodnu.

4. Nízké investice a krátký cyklus výstavby. Skříňové rozvodny snižují investice o 40 až 50 procent ve srovnání s běžnými rozvodnami stejného rozsahu a cyklus výstavby a instalace se může výrazně zkrátit. Zároveň je také poměrně malá denní zátěž při údržbě rozvodny skříňového typu.



B. Typy rozvoden skříňového typu



1. Typ sestavy

Nainstalujte kompletní sadu vysokonapěťových a nízkonapěťových zařízení a transformátorů do kovových krabic a opusťte provozní chodby v rozvodných zařízeních vysokého a nízkého napětí. Tento typ skříňového transformátoru má velký objem a v dnešní době se používá jen zřídka.

2. Typ kombinovaného zařízení

Namísto použití stávající kompletní sady zařízení jsou vysokonapěťová a nízkonapěťová řídicí a ochranná elektrická zařízení přímo zabalena do krabice a tvoří celek. Konstrukce je považována za bezúdržbovou, bez provozních chodeb a malé krabice, známé také jako krabicové transformátory evropského stylu nebo běžné krabicové transformátory.

3. Jeden typ těla

Zjednodušte vysokonapěťová ovládací a ochranná zařízení a vložte vysokonapěťová a nízkonapěťová distribuční zařízení a hlavní tělo transformátoru do nádrže transformátorového oleje dohromady, abyste vytvořili celek, menší, v blízkosti olejového transformátoru transformátoru. stejnou kapacitu, která je 1/3 evropského skříňového transformátoru. Také známý jako transformátor amerického stylu nebo kompaktní krabicový transformátor.



C. Konstrukce skříňové rozvodny



1. Konstrukce skříňového transformátoru evropského typu

(1) V Číně se běžně používají rozvodny skříňového typu evropského typu, se třemi částmi, z nichž každá se skládá z jedné místnosti a tvoří strukturu „mu“ nebo „kolíku“. Mezi běžně používané modely patří ZBW a XWB. Vysokonapěťová komora krabicového transformátoru evropského stylu je kruhový síťový, dvoulinkový nebo koncový spínač zátěže, s malým objemem a kompatibilitou s kruhovou síťovou skříní. Přijetí bezpečného a spolehlivého kompaktního designu s komplexní funkcí blokování proti chybnému provozu, vysokou spolehlivostí a pohodlným ovládáním a údržbou. Vysokonapěťová zařízení obecně používají kombinaci zátěžového spínače a pojistky. Pojistka je vybavena nárazovým tělesem. Po spálení pojistky úderník stlačí uvolňovací mechanismus a současně se třífázový spínač zátěže otevře, aby se zabránilo ztrátě fáze. Současně, pokud je použit elektrický ovládací mechanismus, může být implementována funkce automatizace distribuce. Kabelový vývod 10kV struktury kruhové sítě je vybaven indikátorem zemního spojení a senzorem nulové složky. Transformátory mohou být olejové nebo suchého typu s kabeláží D, yn11. Vzhledem k nepříznivému odvodu tepla lze použít přirozené větrání nebo horní nucené větrání. Nízkonapěťová místnost je vybavena měřením a kompenzací jalového výkonu a sekundární okruh a počet odchozích linek lze navrhnout podle potřeb uživatele, aby vyhovoval různým potřebám. Vnější plášť je vyroben z ocelového plechu nebo slitinového plechu, s dvouvrstvým vrchním krytem a dobrou izolací. Vzhled a barvu lze sladit s prostředím. Vysokonapěťová komora, transformátorová komora a nízkonapěťová komora jsou odděleny do nezávislých oddílů přepážkami. Pro monitorování a údržbu jsou v každém oddělení instalována osvětlovací zařízení a spínač osvětlení je ovládán dveřmi.



2. Konstrukce skříňového transformátoru amerického typu

(1) Skříňový transformátor amerického typu sdílí vysokonapěťový spínač a transformátor ve stejné olejové nádrži. Mezi běžné modely skříňových transformátorů amerického stylu patří ZB1336, GE a COOPER.

Krabicový transformátor amerického stylu využívá plně utěsněnou a plně izolovanou strukturu s vysokou bezpečností, kterou lze použít pro kruhové sítě a terminály. Vysoké napětí je řízeno třífázovým čtyřpolohovým spínačem zatížení oleje typu T nebo V,

2) Transformátor využívá záložní pojistku zapojenou do série se zásuvnou pojistkou pro zajištění ochrany. Záložní pojistka je instalována uvnitř skříně a funguje pouze při vnitřní poruše fáze v transformátoru skříně, který se používá k ochraně vysokonapěťového vedení. Zásuvná pojistka se jistí při zkratu nebo přetížení na sekundární straně.

Vysokonapěťový kabel je připojen k objímce s dobrým izolačním výkonem, která je připojena k zástrčce kolena kabelu pro utěsnění živé části. Kolenová kabelová zástrčka je plně stíněná izolovaná zástrčka, kterou lze plně zapojit a odpojit, ekvivalentní zátěžovému spínači. ale pokud je připojen ke zkratovému bodu, je třeba vyměnit kolénkovou zástrčku a objímku.



D. Provoz skříňové rozvodny



1. Rozvodna skříňového typu by měla být umístěna na relativně vysokém místě, nikoli v nízko položených oblastech, aby se zabránilo vniknutí dešťové vody do skříně a ovlivnění provozu zařízení. Při lití betonových plošin by měly být ponechány mezery na straně vysokého a nízkého napětí, aby se usnadnilo pokládání kabelů dovnitř a ven. Při hloubení základu, pokud narazí na zeminu vytvořenou nahromaděním odpadků nebo korozivní zeminy, musí být vykopán na pevnou zeminu, poté zasypán kvalitní zeminou a zhutněn a poté vyplněn třemi vrstvami zeminy nebo štěrku, aby byla zajištěna stabilita. nadace.

2. Uzemnění a nulové připojení rozvodny skříňového typu sdílejí společnou zemnící síť. Zemnící mřížka obecně používá metodu zarážení zemnících pilot ve čtyřech rozích základu a poté je spojuje jako celek. Mezi rozvodnou skříňového typu a uzemňovací mřížkou musí být dvě spolehlivá spojení. Po provozu je třeba pravidelně kontrolovat uzemnění, aby bylo zajištěno, že není uvolněné nebo zkorodované. Pravidelně měřte zemnící odpor, nepřesahující 4 Ω.

3. Rozvodna skříňového typu využívá hlavně chlazení s přirozenou cirkulací vzduchu. Proto by se kolem ní neměly hromadit nečistoty, zejména dveře trafostanice. Větrací otvory žaluzií by měly být také pravidelně odstraňovány, aby bylo zajištěno, že zařízení nepřekročí maximální povolenou teplotu.

Po vypnutí nízkonapěťového jističe by měla být před přenosem napájení identifikována příčina, aby se zabránilo rozšíření nehody.

5. Vysokonapěťová komora rozvodny skříňového typu by měla být vybavena bleskojistkami z oxidu zinečnatého a způsob instalace by měl být vhodný pro testování a výměnu.

6. Zařízení, jako jsou kruhové síťové spínače, transformátory, bleskojistky atd. v místnosti vysokého napětí by měly být pravidelně kontrolovány a udržovány, měly by být včas odhalovány a odstraňovány závady a pravidelně by měly být prováděny preventivní testy izolace. Pokud je přerušena na dobu delší než 3 měsíce a je znovu uvedena do provozu, měla by být provedena kompletní projektová preventivní zkouška.

7. Pro výměnu vysokonapěťové pojistky bez vypínací kapacity musí být transformátor vypnutý a mechanické blokování musí být během provozu řádně uvolněno a musí být použita izolovaná ovládací tyč.

8. Všechny přívodní a odchozí kabelové otvory skříňového typu rozvodny by měly být utěsněny, aby se zabránilo vniknutí malých zvířat a způsobení nehod.

9. Musí mít výstražnou značku "nebezpečí vysokého napětí" a číslo typového štítku elektrického zařízení

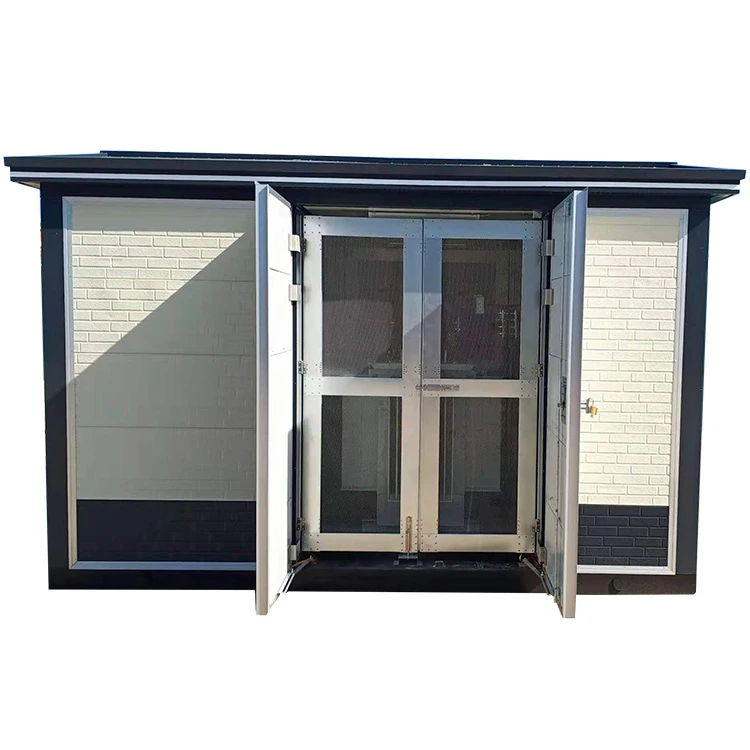

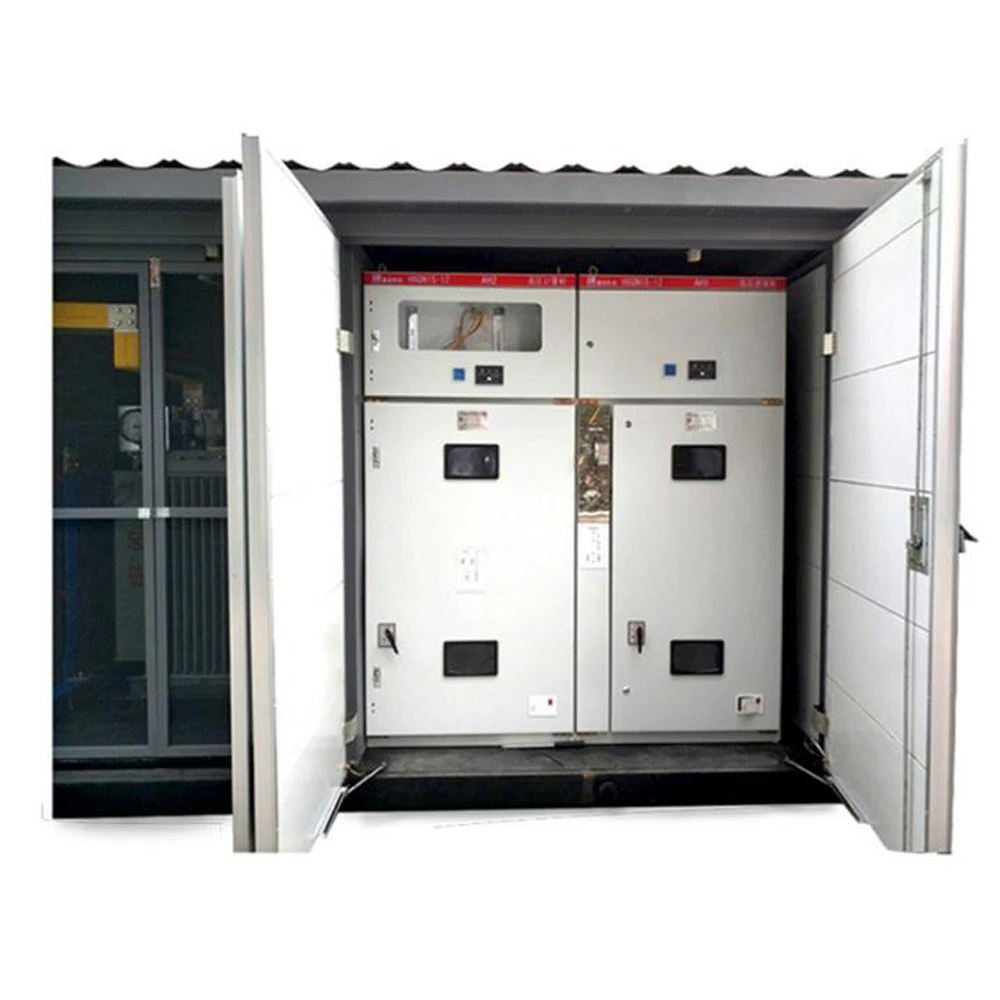

FOTO PRODUKTU

TOVÁRNÍ DÍLNA

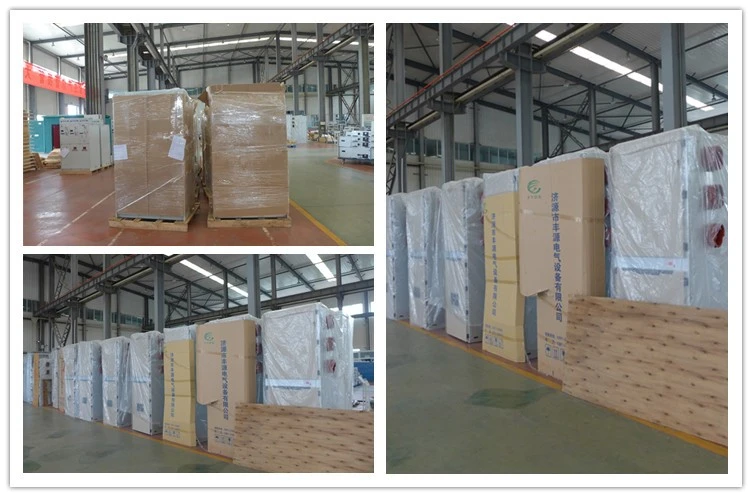

BALENÍ A DORUČENÍ

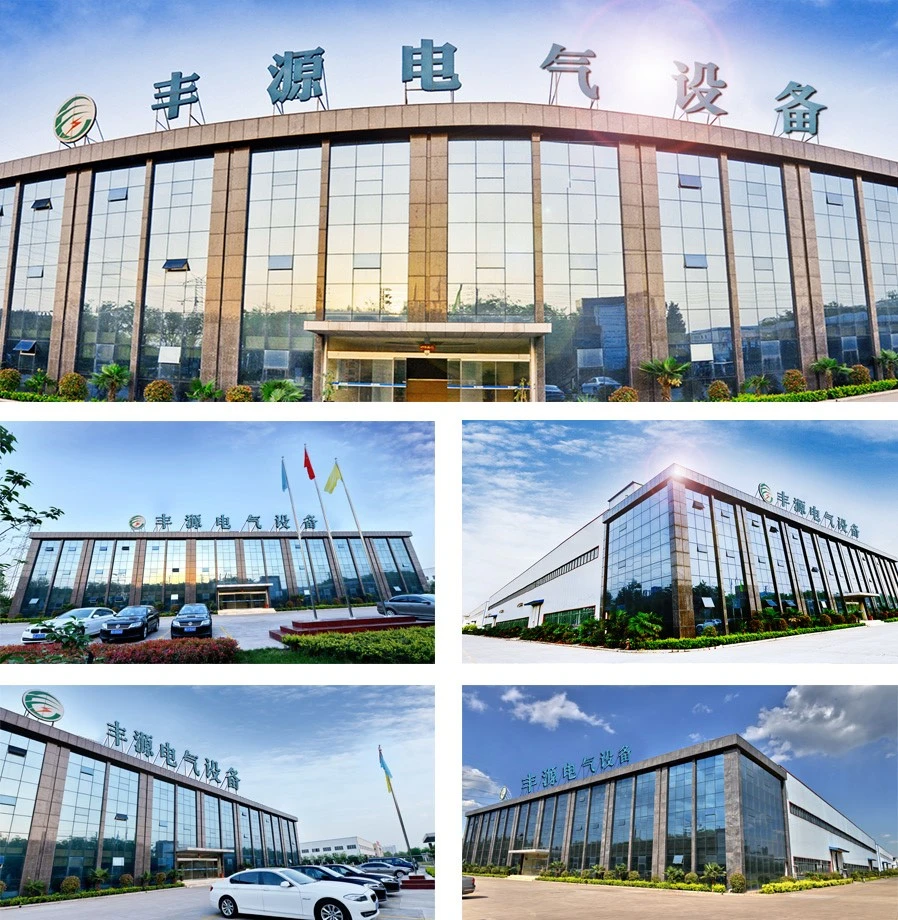

PŘEHLED SPOLEČNOSTI

Jiyuan Fengyuan Electrical Equipment Co., Ltd byla založena v roce 1984 a je určeným podnikem specializujícím se na výrobu vysokonapěťových a nízkonapěťových rozvodných skříní společností State Grid Corporation of China.

Máme více než 30 let profesionálních zkušeností s kompletním rozvaděčem vysokého a nízkého napětí, rozvodnou skříňového typu, transformátorem atd., Máme CE, ISO, GB, CQC, certifikát

Přímo v továrně, profesionální výrobce, vše lze přizpůsobit podle vašich místních požadavků

Vítejte na dotaz



FAQ

Q5: Je k dispozici OEM/ODM?

A: Ano, je! Naše produkty lze přizpůsobit. Máme konstrukční a inženýrské týmy, můžeme přizpůsobit produkty podle výkresu nebo požadavků zákazníků.



Q6: Jste výrobce nebo obchodní společnost?
Odpověď: Jsme továrna, Jako 100% profesionální výrobce s 20letými zkušenostmi výrobce bychom mohli vyrábět výrobky podle požadavků zákazníků a mohli bychom také 100% kontrolovat kvalitu výrobků.



Q7: Lze cenu vyjednat?

Odpověď: Ano, cena je smluvní. Může být změněn podle vašeho množství nebo balení



Q8: A co kontrola?

Odpověď: Máme celý kontrolní systém od surovin až po konečné produkty, včetně testu nárůstu teploty, testu typu zkušebního vodiče postřikem solí, testu mechanické životnosti.



Q9: Jaké jsou platební podmínky?

Odpověď: TT, Paypal, Western Union, obchodní záruka Alibaba a L / C jsou přijatelné. 30 procent T/T předem, 70 procent zůstatek před odesláním.



Q10: Jaká je služba nabízená společností?

Odpověď: Máme profesionální inženýrský tým, který dokáže navrhnout a vyvinout formu, aby dorazila na různé požadavky zákazníků.

Máme také prodejní tým, který nabízí dobré služby od předprodeje po poprodej.



Tento produkt je obvykle přizpůsoben.
Jsme výrobce a máme profesionální technické oddělení, které dokáže navrhnout a poskytnout řešení podle potřeb zákazníka.
Chcete-li získat konstrukční výkresy, kontaktujte naše prodejní pracovníky



Zde jsou příklady našich zákazníků pro vaši referenci

afghánští klienti

TECHNICKÉ POŽADAVKY A CHARAKTERISTIKY ZAŘÍZENÍ
Re:82 nastavuje kompaktní rozvodnu
Položka- Ne.	Rozpis technických údajů	Jednotka	Povinné (at 3000 m	Nabízená data
	Požadavky na systémová data
1.05.10	Lankový měděný vodič pro uzemnění
	Výrobce	-
	Materiál	-	měď
	Průřez	mm2	>50
	Délka	m	>40
1.05.11	Zemnící tyče
	Výrobce	-
	Typ	-
	Materia!	-
	Délka	m
	Sekce na tyč	ks
1.6	Kompaktní rozvodny (možnost 1)
	Výrobce	-		feng-jüan
	Typ	-		Venkovní
	Celková třída ochrany pro kompletní rozvodnu	-	IP 44	IP 44
	Materiál pouzdra	-		GI
	Celkové rozměry (š x d x v)
	pro S/S s transformátorem 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ pro S/S s transformátorem 1x100 kVA	mm/mm/mm		3000x1850x2150
	pro S/S s transformátorem 1x160 kVA	mm/mm/mm		3000x1850x2150
	• pro S/S s transformátorem 1x250 kVA	mm/mm/mm		3000x1850x2150
	Celková hmotnost
	■ pro S/S s transformátorem 1x50 kVA	kg		1000 kg.
	■ pro S/S s transformátorem 1x100 kVA	kg		1000 kg.
	■ pro S/S s transformátorem 1x160 kVA	kg		1000 kg.
	■ pro S/S s transformátorem 1x250 kVA	kg		1000 kg.
1.6.1	Spínací zařízení 20 kV
	Výrobce	-		Chnt / Ekvivalent
	Typ	-		Vnitřní RMU
	Jmenovité napětí	kV	20	20
	Maximální provozní napětí	kV	24	24
	Jmenovitý proud	A	400	400
	Jmenovitý krátkodobý proud	kA	16	16
	Jmenovité výdržné napětí napájecí frekvence	kV	50	50
	Jmenovité impulzní výdržné napětí (špičková hodnota)	k-^ vrchol	125	125
	Izolační médium		SF6/vzduch	SF6/vzduch
	Třída ochrany		lP4x	lP4x



POKUD POTŘEBUJETE VÍCE PODROBNOSTÍ, NEVÁHEJTE NÁS KONTAKTUJTE
