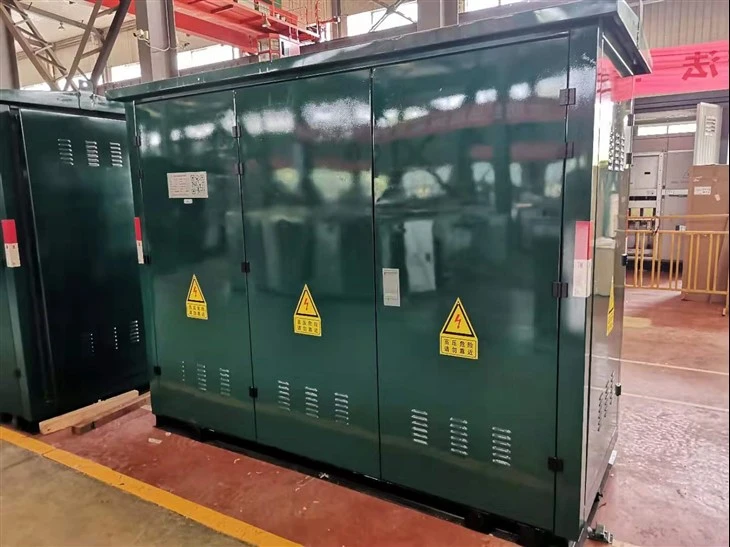

35/0.4KV 1500KVA modulární rozvodna GIS

35/0.4KV 1500KVA modulární rozvodna GIS

Popis rozvodny skříňového typu

AC kovová spínací skříň s uzavřeným typem řazení je třífázové ac 50HZ vnitřní zařízení s kovovým uzavřeným spínacím zařízením. Používá se v elektrárnách, jmenovité napětí rozvoden 35 kV, jmenovitý maximální proud 2000 A maximální napětí ne více než 40,5 kV jednotlivá sběrnice nebo jednotlivá sběrnice dělená sady distribučních zařízení.

Toto spínací zařízení splňuje požadavky DL/t{0}}, IEC298, GB3906 a další normy a má funkce zabránění nesprávné činnosti jističe, tlačení a tahání ručního vozíku se zátěží, zemnicího vedení, přenosu energie s uzemňovacím vedením a interval náhodného nabíjení (dále jen „pět opatření“).

Rozvodna skříňového typu je vhodná pro obytnou čtvrť, městskou veřejnou změnu, rušné centrum města, stavební sílu a tak dále. Uživatelé si mohou zvolit změnu typu boxu podle různých podmínek použití a třídy zatížení. Od příchodu skříňové rozvodny se velmi rychle rozvíjela. Ve vyspělých zemích bylo vyvinuto 70 procent distribučních transformátorů a na Spojené státy připadá 90 procent. Rychlý rozvoj modernizace měst v Číně a renovace městské distribuční sítě budou široce aplikovány. stav životního prostředí.
Skříňové rozvodny se používají ve výškových obytných, luxusních vilách, čtvercových parcích, obytných čtvrtích, malých a středních továrnách, dolech, ropných polích, dočasných stavebních elektrárnách a dalších místech pro příjem a distribuci elektřiny v distribuční soustavě.

Rozvodna evropského typu je kompletní sada nových silových transformátorových zařízení vyvinutých naší společností na základě transformace národní městské sítě vytvářející optimální kombinaci pro olejový utěsněný výkonový transformátor a vysokonapěťové a nízkonapěťové elektrické komponenty. Optimalizací konstrukce musí být rozváděč miniaturizován do extrémního rozsahu, což výrazně sníží obsazenou plochu kombinovaného transformátoru s takovými výhodami, jako je malý objem, nízká hlučnost, spolehlivé napájení, rozumná struktura, flexibilní pro instalaci, snadný provoz a schopný provozu. hluboko do zátěžového centra v maximálním rozsahu atd. Dokáže sestavit síťový automatizační terminál (FTU) ve vysokonapěťové kruhové síťové skříni, realizovat spolehlivou detekci zkratu a jednofázové poruchy uzemnění a má funkci „čtyř remote“, což usnadňuje automatický upgrade síťového rozvodu. Je široce používán v obytných čtvrtích, komerčních centrech, stanicích, průmyslových a těžebních podnicích, letištích, železnicích, školách, nemocnicích, výškových budovách a místech.

Ekologické předpoklady:
Nadmořská výška: 1000 m a níže.
Okolní teplota: - 25 ~ plus 40 C.

Rychlost větru: ne více než 35 m/s.
Relativní vlhkost: ne více než 90 procent (plus 25 C).
Seismické horizontální zrychlení: ne více než {{0}}.4 m/s, vertikální zrychlení: ne větší než 0,2 m/s.
Místo použití: neměly by zde být žádné vodivé, prašné, nebezpečné, korozivní, hořlavé a výbušné materiály škodlivé pro kovy a izolanty.

Funkce:
1) Menší obsazená plocha
2) Pevný a spolehlivý
3) Snadno se pohybuje, je krásné a praktické
4) Jeho cena je nízká a doba instalace je krátká

Pro přenosová a transformační zařízení s poměrně vysokým stupněm „bezpilotního řízení“ je v současnosti z výkonové montované kabiny rozšířeno více typů prefabrikovaných kabinových nástaveb podle potřeb různých prostředí. Díky implementačnímu režimu „továrního zpracování a modulární výstavby“ GIS prefabrikovaná kabina efektivně zkracuje dobu výstavby projektu

Prefabrikovaná kabina GIS se také nazývá zcela uzavřený kompozitní přístroj SF6, což je druh jističe, odpojovače, uzemňovacího transformátorového spínače, proudového transformátoru, pomocných přenosových a distribučních vedení, hromosvodu, sběrnice a dalších elektrických komponent instalovaných ve zcela uzavřeném izolačním zařízení. , naplněný plynem SF6 o určitém tlaku uvnitř, takže se stává zcela uzavřeným kompozitním zařízením SF6. SF6 je bezbarvý, bez zápachu, pět toxických a nehořlavých inertních plynů, které mohou eliminovat oblouky a izolační média generované spínacími zařízeními, jako jsou konverzní pojistky, takže je obecně bezpečný a spolehlivý.

Vlastnosti montované kabiny GIS:

1. Silná pevnost v tlaku; Rám kabiny je vyroben z celokovové konstrukce s relativně stabilní a robustní konstrukcí.

2. Bezpečné a stabilní, s vysokým výkonem; Elektrické komponenty jsou umístěny uvnitř vakuového krytu z kovového materiálu naplněného plynem SF6, což výrazně zlepšuje stabilitu a seismickou odolnost prefabrikované kabiny

3. Silná praktičnost vnitřních součástí; Vnitřní komponenty montované kabiny GIS jsou vysoce přesné, výběr kvalitních materiálů a vysoce technické, takže frekvence vracení vnitřní konstrukce uzavřeného kombinovaného elektrického spotřebiče k opravě je nízká.

4. Zkrátit dobu výstavby; Vnitřní komponenty mohou být instalovány na místě a kryt je smontován v továrně. Nakonec je vstřikován plyn, což usnadňuje přepravu a zvedání, což výrazně zkracuje dobu výstavby

5. Dlouhý kontrolní cyklus; Vnější část prefabrikované kabiny GIS je kovová konstrukce a vnitřek je chráněn plynem SF6, což zajišťuje, že všechny součásti nelze snadno poškodit

FOTO PRODUKTU

TOVÁRNÍ DÍLNA

BALENÍ A DORUČENÍ

FAQ

Q5: Je k dispozici OEM/ODM?

A: Ano, je! Naše produkty lze přizpůsobit. Máme konstrukční a inženýrské týmy, můžeme přizpůsobit produkty podle výkresu nebo požadavků zákazníků.

Q6: Jste výrobce nebo obchodní společnost?
Odpověď: Jsme továrna, Jako 100% profesionální výrobce s 20letými zkušenostmi výrobce bychom mohli vyrábět výrobky podle požadavků zákazníků a mohli bychom také 100% kontrolovat kvalitu výrobků.

Q7: Lze cenu vyjednat?

Odpověď: Ano, cena je smluvní. Může být změněn podle vašeho množství nebo balení

Q8: A co kontrola?

Odpověď: Máme celý kontrolní systém od surovin až po konečné produkty, včetně testu nárůstu teploty, testu typu zkušebního vodiče postřikem solí, testu mechanické životnosti.

Q9: Jaké jsou platební podmínky?

Odpověď: TT, Paypal, Western Union, obchodní záruka Alibaba a L / C jsou přijatelné. 30 procent T/T předem, 70 procent zůstatek před odesláním.

Q10: Jaká je služba nabízená společností?

Odpověď: Máme profesionální inženýrský tým, který dokáže navrhnout a vyvinout formu, aby dorazila na různé požadavky zákazníka.

Máme také prodejní tým, který nabízí dobré služby od předprodeje po poprodej.

Tento produkt je obvykle přizpůsoben.
Jsme výrobce a máme profesionální technické oddělení, které dokáže navrhnout a poskytnout řešení podle potřeb zákazníka.
Chcete-li získat konstrukční výkresy, kontaktujte naše prodejní pracovníky

Zde jsou příklady našich zákazníků pro vaši referenci

Zákazník Uzbekistánu

TECHNICKÉ POŽADAVKY A CHARAKTERISTIKY ZAŘÍZENÍ
Re:82 nastavuje kompaktní rozvodnu
Položka- Ne.	Rozpis technických údajů	Jednotka	Povinné (at 3000 m	Nabízená data
	Požadavky na systémová data
1.05.10	Lankový měděný vodič pro uzemnění
	Výrobce	-
	Materiál	-	měď
	Průřez	mm2	>50
	Délka	m	>40
1.05.11	Zemnící tyče
	Výrobce	-
	Typ	-
	Materia!	-
	Délka	m
	Sekce na tyč	ks
1.6	Kompaktní rozvodny (možnost 1)
	Výrobce	-		feng-jüan
	Typ	-		Venkovní
	Celková třída ochrany pro kompletní rozvodnu	-	IP 44	IP 44
	Materiál pouzdra	-		GI
	Celkové rozměry (š x d x v)
	pro S/S s transformátorem 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ pro S/S s transformátorem 1x100 kVA	mm/mm/mm		3000x1850x2150
	pro S/S s transformátorem 1x160 kVA	mm/mm/mm		3000x1850x2150
	• pro S/S s transformátorem 1x250 kVA	mm/mm/mm		3000x1850x2150
	Celková hmotnost
	■ pro S/S s transformátorem 1x50 kVA	Kg		1000 kg.
	■ pro S/S s transformátorem 1x100 kVA	Kg		1000 kg.
	■ pro S/S s transformátorem 1x160 kVA	Kg		1000 kg.
	■ pro S/S s transformátorem 1x250 kVA	Kg		1000 kg.
1.6.1	Spínací zařízení 20 kV
	Výrobce	-		Chnt / Ekvivalent
	Typ	-		Vnitřní RMU



POKUD POTŘEBUJETE VÍCE PODROBNOSTÍ, NEVÁHEJTE NÁS KONTAKTUJTE
