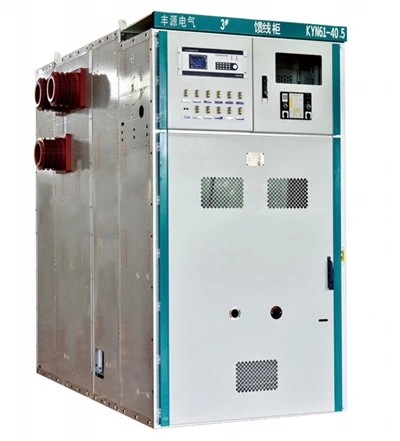

KYN61-40.5 40.5kV vzduchem izolovaný kovový-plášťový rozváděč

Význam modelu

Přehled produktu

Rozváděč KYN61-40.5 poskytuje kovovou -uzavřenou platformu rozdělenou na oddíly pro distribuci středního- napětí při jmenovitém napětí 40,5 kV. Výsuvný vakuový vypínač lze specifikovat pro vstupní, výstupní, transformátorové-napáječe, sběrnicové-spojky a další projektové-funkce panelu. Jmenovité hodnoty hlavního obvodu, ochrany, měření, pomocného napájení a komunikačních rozhraní jsou dokončeny během technické kontroly.

Uspořádání skříně odděluje-jistič, přípojnici, kabel a nízkonapěťové ovládací prvky, aby byl zajištěn bezpečný provoz, kontrola a údržba. Uzávěry, uzemňovací-spínače a mechanické/elektrické blokování jsou nakonfigurovány podle schváleného schématu. Konečná blokovací logika a podmínky přístupu jsou potvrzeny v projektových výkresech.

Klíčové vlastnosti

·Výsuvný vakuový vypínač s definovanou servisní, testovací/odpojenou a údržbovou polohou, v závislosti na zvoleném provedení vypínače.

·Kovové-oddělení oddělení pro jistič, přípojnici, kabel a oblasti nízkonapěťového{1}}napětí.

·Automatická závěrka a funkce blokování navržené pro snížení běžných provozních chyb.

·Projektová{0}}specifická rozhraní CT, VT, měření, ochranného relé, pomocného napájení a SCADA.

·Inženýrství sestavy od zákazníka SLD, rozvrh panelů a požadavky na kabel{0}}vstup.

·Obecné uspořádání, sekundární schémata a dokumentace k fázi objednávky{0}}připravené ke schválení.

Technické údaje

Následující hodnoty definují aktuální standardní základ webu. Konečné garantované hodnoty platí pouze pro schválenou nabídku, výkresy a smluvní dokumenty.

Parametr	Základní linie webu
Model	KYN61-40,5
Typ rozvaděče	Vnitřní vzduchem-izolovaný, výsuvný kovový-rozvaděč
Jmenovité napětí	40,5 kV
Jmenovitá frekvence	50 Hz
Jmenovitý proud	Až 2000 A; konečné hlavní-sběrnice a napájecí proudy podle schválené sestavy
Jmenovitý zkratový{0}}vypínací proud	Až 31,5 kA
Krátkodobě{0}}odolný proud	31,5 kA po dobu 4 s
Jmenovitý špičkový výdržný proud	80 kA
Jmenovitý zkratový-proud	80 kA vrchol
Výkon-frekvenční výdržné napětí	95 kV, 1 min
Bleskový impuls vydrží napětí	Špička 185 kV
Ochrana krytu	IP4X; krytí vnitřní přepážky IP2X s otevřenými dveřmi příslušného oddílu, v závislosti na konečné schválené konfiguraci
Typ jističe-	Výsuvný vakuový vypínač; značka a model potvrzeny při technické kontrole
Pomocné / ovládací napájení	Konkrétní-pro projekt; V dokumentované testované konfiguraci bylo použito DC 220 V
Standardní servisní prostředí	−15 stupňů až +40 stupňů
Standardní nadmořská výška instalace	Menší nebo rovna 1000 m nad mořem
Rozměry	Specifické pro panel- a schéma-; potvrzeno na schváleném výkresu celkového uspořádání
Vstup a zakončení kabelu	Projekt-specifický podle dat kabelu a schváleného rozvržení

Typické funkce panelu

Funkce panelu	Typická role
Příchozí podavač	Přijímá energii z rozvodné sítě, transformátoru nebo předřazeného rozváděče; údaje o ochraně, měření a CT jsou{0}}specifické pro daný projekt.
Podavač odchozích linek	Distribuuje energii do navazujících rozvoden, procesních zátěží nebo distribučních napáječů.
Transformátorový podavač	Řídí a chrání obvod transformátoru na základě jmenovitého výkonu transformátoru, vektorové skupiny a filozofie ochrany.
Autobusová spojka / autobusová sekce	Připojuje nebo rozděluje skupiny přípojnic podle schváleného uspořádání sběrnice a provozní sekvence.
PT / měřicí panel	Poskytuje měření napětí, měření nebo{0}}funkce napětí sběrnice tam, kde to vyžaduje SLD.
Pomocný / ovládací panel	Integruje projektem{0}}definované řídicí, oznamovací, komunikační nebo pomocné funkce stanice.

Možnosti konfigurace a ochrany

Rozváděč lze zkonstruovat pomocí projektově{0}}schválených vakuových vypínačů, proudových a napěťových transformátorů, ochranných relé, měřičů, svodičů přepětí, uzemňovačů a pomocných zařízení. Značky součástek, poměry, třídy přesnosti, zátěže, veličiny jádra PTP, funkce relé, řídicí napětí a komunikační protokol musí být uvedeny v poptávce nebo odsouhlaseny při technickém upřesnění. Ekvivalentní náhrady se provádějí pouze se souhlasem zákazníka.

Provozní podmínky a regionální inženýrg

Standardní vnitřní servis

Standardní základna webových stránek je okolní teplota −15 stupňů až +40 stupňů a nadmořská výška instalace nepřesahující 1000 m. Místnost instalace by měla být vhodná pro vnitřní elektrická zařízení a chráněná před abnormální kondenzací, korozivními plyny, nadměrnou prašností, vibracemi a jinými podmínkami mimo dohodnutou specifikaci projektu.

Rusko, SNS a širší Eurasie

U projektů se studeným-klimatem a místními{1}}projekty uveďte minimální venkovní a vnitřní provozní teploty, filozofii vytápění a větrání, nadmořskou výšku, seismickou úroveň, podmínky znečištění, řízení teploty budovy, požadovaný jazyk dokumentu a platné normy nebo dokumenty o shodě. Služba pod -15 stupňů není součástí standardního hodnocení webu a vyžaduje technické vyhodnocení a tam, kde je to možné, speciální design. Jakákoli dodávka podle EAC-, GOST- nebo místní{7}}regulace musí být pro konkrétní projekt potvrzena před cenovou nabídkou.

Afrika a Blízký východ

Pro místa s vysokým-okolním, prašným, pobřežním nebo-nadmořským{1}}výškam poskytněte maximální vnitřní teplotu, nadmořskou výšku, vlhkost, podmínky znečištění prachem a solí-, uspořádání chlazení a požadovanou ochranu krytu. Podmínky nad +40 stupněm nebo 1000 m mohou vyžadovat tepelnou kontrolu, snížení výkonu, kontrolu izolace nebo speciální návrh.

Standardy, testování a dokumentace

Nabízený rozváděč je posouzen podle projektové specifikace a platných norem IEC, GB nebo jiných schválených norem. Přesný rozsah dokumentu o normě, vydání a shodě-je potvrzen v obchodní a technické nabídce; neměly by být odvozeny pouze z názvu modelu.

Pro konfiguraci rozváděče 40,5 kV, 2000 A a 31,5 kA je k dispozici zkušební dokumentace -typu{1}} třetí strany. Příslušný rozsah zprávy je potvrzen během technické kontroly. Pro nabízenou řadu jsou dohodnuty požadavky na rutinní kontrolu a{7}}testování ve fázi objednávky a projektová dokumentace může zahrnovat schválené výkresy, sekundární schémata, manuály a záznamy o zkouškách, jak je uvedeno ve smlouvě.

Rozměry, instalace a rozhraní

Šířka, hloubka a výška skříně se liší podle funkce panelu, uspořádání přípojnic, výběru jističe, zakončení kabelu, uspořádání CT/VT a vnitřních vůlí. Fengyuan Power vydává konkrétní projekt-výkres obecného uspořádání zobrazující sestavu, otvory v základu,-vstupní zóny kabelů, přepravní sekce, prostory pro údržbu a body rozhraní. Nedokončujte rozvodnu nebo občanskou základnu z dimenze obecného katalogu.

Aplikace

·Inženýrské a průmyslové rozvodny

·Elektrárny a rozvodny{0}}obnovitelné energie

·Těžba, kovy, cement, ropa a plyn a zpracovatelský průmysl

· Infrastruktura, voda a velké komerční nebo institucionální energetické systémy

· Projekty distribuce 33 kV a 35 kV vyžadující vnitřní vybavení třídy 40,5 kV-

Proč Fengyuan Power

Společnost Fengyuan Power, založená v roce 2010, vyrábí zařízení pro rozvod energie v čínském Henanu a podporuje mezinárodní projekty s aplikačním inženýrstvím a dokumentací zakázek. U projektů KYN61-40.5 může tým zkontrolovat jedno-čárový diagram, připravit panel{5}}po-návrhu panelu a koordinovat obecné uspořádání a sekundární výkresy ke schválení. Systémové certifikáty-pro správu společnosti a výrobní pověření jsou k dispozici samostatně; shoda produktu a použitelnost testovacích-dokumentů zůstávají specifické pro konfiguraci{10}} a smlouvu.

Prozkoumejte související vybavení:vysokonapěťové rozvaděče-avnitřní vakuové jističe. Konečná kompatibilita komponent je potvrzena v technické nabídce.

FAQ

1. Co je rozváděč KYN61-40.5?

KYN61-40.5 je vnitřní, vzduchem{2}}izolovaná, výsuvná, kovově opláštěná platforma rozváděče s jmenovitým napětím 40,5 kV. Používá se k příjmu, distribuci, řízení a ochraně energie v rozvodnách a průmyslových sítích.

2. Proč se v 35kV systému používá rozváděč 40,5 kV?

Síť 35 kV se běžně spojuje se zařízeními ve jmenovité napěťové třídě 40,5 kV-, takže úroveň izolace zařízení pokrývá nejvyšší napětí systému a požadavky na koordinaci izolace-. Konečný výběr se řídí platným užitným a projektovým standardem.

3. Lze KYN61-40.5 použít v systému 33kV?

Ano, může být vybráno pro projekt 33 kV, když systémová studie, koordinace izolace a specifikace klienta vyžadují zařízení třídy 40,5 kV-. Odešlete SLD a systémové parametry k potvrzení.

4. Jaké jmenovité proudy a úrovně zkratu-jsou dostupné?

Současná základní linie webových stránek je až 2000A, se jmenovitým-vypínacím proudem nakrátko až 31,5kA a krátkodobým-výdržným proudem 31,5kA po dobu 4s. Konečné hodnocení je potvrzeno pro každý panel a sekci přípojnic.

5. Jaké typy panelů lze dodat?

Mezi typické funkce patří vstupní, výstupní vedení, transformátorový napáječ, sběrnicová spojka nebo sběrnicová sekce, PT/měření a pomocné panely specifické pro projekt-. Konečná sestava je vyvinuta ze schváleného harmonogramu SLD a panelů.

6. Je standardní provedení vhodné pod -15 stupňů?

Standardní rozsah služeb webových stránek je −15 stupňů až +40 stupňů . Služba nižší-teploty vyžaduje technické vyhodnocení instalační místnosti, ohřívačů, materiálů, mechanismů, pomocných zařízení a požadované místní normy. Speciální provedení je potvrzeno pouze v nabídce projektu.

7. Lze rozváděč dodat pro projekty Ruska nebo SNS?

Fengyuan Power může vyhodnotit požadavky Ruska, SNS a širších euroasijských projektů. V dotazu musí být uvedeny příslušné normy, místní technické předpisy, požadavky-dokladů o shodě, jazykové, klimatické, seismické a užitkové požadavky. Rozsah související s EAC- nebo GOST-je potvrzen projekt od projektu a není implikován názvem modelu.

8. Jsou rozměry skříně pevné?

č. Rozměry se liší podle funkce panelu, jističe, přípojnice, uspořádání CT/VT, kabelových vstupů a projektových vůlí. Pro návrh občanské výstavby a rozvodny použijte schválený výkres celkového uspořádání projektu.

9. Jaká zkušební dokumentace je k dispozici?

Pro konkrétní konfiguraci 40,5 kV, 2000 A a 31,5 kA je k dispozici testovací dokumentace -typu- třetí strany. Jeho použitelnost spolu s rutinními-testovací a kontrolní dokumentací pro objednávku je přezkoumána během technického objasnění.

10. Jaké informace jsou potřebné pro cenovou nabídku?

Poskytněte jedno{0}}schéma vedení, množství a funkce panelu, jmenovité napětí, frekvenci, jmenovitý proud,-úroveň a dobu zkratu, údaje CT/VT, požadavky na ochranu, pomocné napětí, podmínky na místě, normy, zemi určení a požadavky na dodání.
