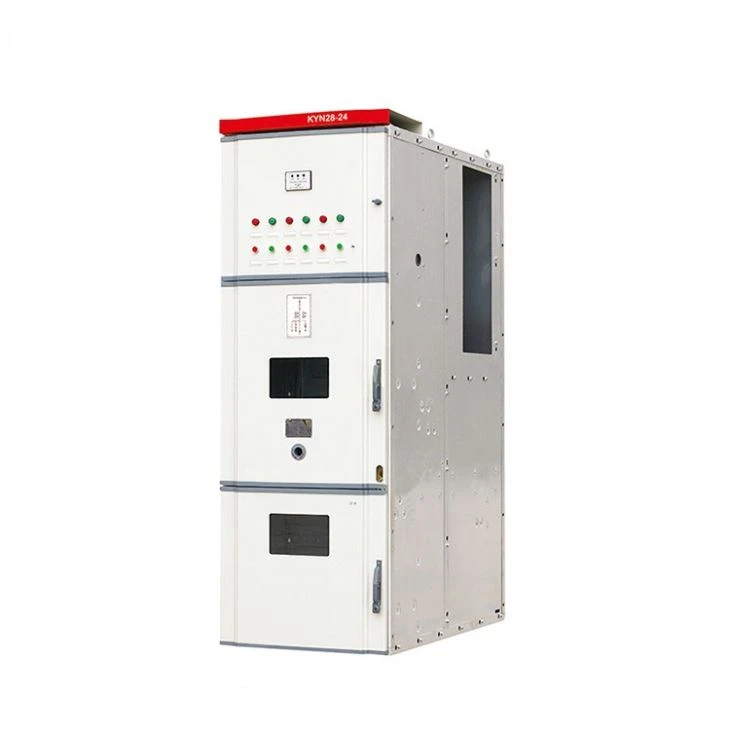

33kV Vysoce obrněný vyměnitelný kovový rozváděč

Rozváděče s kovovým pláštěm jsou vyráběny v souladu s normami IEC 62271-200 a jsou dimenzovány do 40,5 kV, 4 000 A, 40 kA / 3s s elektrickými hodnotami LSC-2B Kontinuita, třída rozdělení PM, AFLR klasifikace interního oblouku, ochrana IP 4X třídy a se 4/5 nezávislými přístupnými přihrádkami.

Odeslat dotaz

Popis

Rozváděče s kovovým pláštěm se používají pro výrobu, přenos, distribuci, přeměnu elektrické energie a spotřebu v energetickém systému, aby hrály roli zapnutí, vypnutí nebo ochrany.

1.Reded Voltage: 33kv

2.Ratovaný proud: 1250A / 630A

3.Teplotní nárůst proudu: 1.1Ir

4.Ratovaná výkonová frekvence 1 min vydržet napětí (fáze k zemi): 95 kV

5. Špičková hodnota jmenovitého výdržného impulzu blesku (1,2 ÷ 50 s) (fáze k zemi): 125 kV

6.Rodovaný zkratový vypínací proud: 31,5 kV

7.Ratovaný zkratový proud: 80 kA

8. Hodnocená krátkodobá výdržná doba a doba trvání: 31,5 / 4 25/4 kA / s

9.Rodovaný špičkový výdržný proud: 80 kA

10.Krátková časová výkonová frekvence vydrží napětí pomocného a řídicího obvodu: 2 kV

Rozváděč 1,33 KV má jednoduchou konstrukci, je vhodný pro údržbu a je vhodný pro celkové uspořádání a provoz;

2. Podpůrná blokovací akce je stabilní a spolehlivá;

3. Široké použití;

4. Spolehlivý výkon;

Pracovní podmínky:
A. Horní mezní teplota a dolní mezní teplota jsou +40 ° C a -40 ° C; (umožňující skladování a přepravu při -30 ° C);
b. Nadmořská výška není větší než 1000 metrů;
C. Relativní vlhkost: denní průměrná hodnota by neměla být vyšší než 95%, zatímco průměrná měsíční hodnota by neměla být vyšší než 90% (+ 25 ° C);
d. Seismická intenzita by neměla být větší než 8 °;
E. Místa bez požáru, nebezpečí výbuchu, vážného znečištění, chemické koroze a prudkých vibrací.
