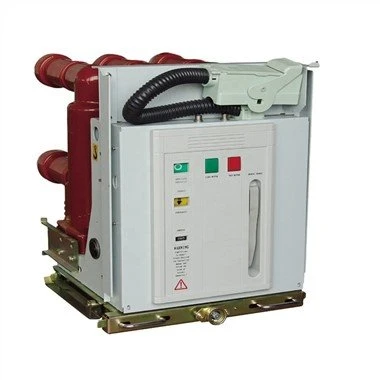

Vakuové jističe VS1 35KV

Jedná se o vnitřní rozváděč s třífázovým AC 50Hz jmenovitým napětím 12KV napájecího systému. Používá se jako ochranná a řídicí jednotka pro energetická zařízení a průmyslové a důlní podniky. Použitelné v místech, která vyžadují častý provoz při jmenovitém provozním proudu nebo vícenásobné přerušování zkratového proudu. Jistič má integrovanou konstrukci ovládacího mechanismu a těla jističe a lze jej použít jako pevnou instalační jednotku, popř. může být vybaven speciálním pohonným mechanismem pro vytvoření jednotky ručního vozíku. Vlastnosti: malé rozměry, nízká hmotnost, vhodné pro časté používáníHlavní konstrukce: vakuové zhášedlo, elektromagnetický nebo pružinový ovládací mechanismus, držák a další komponenty.

Odeslat dotaz

Popis

POPIS PRODUKTU

Jistič má integrovanou konstrukci ovládacího mechanismu a těla jističe a může být použit jako pevná instalační jednotka nebo může být vybaven speciálním pohonným mechanismem pro vytvoření jednotky ručního vozíku.

Vlastnosti: malé rozměry, nízká hmotnost, vhodné pro častý provoz

Hlavní struktura: vakuové zhášedlo, elektromagnetický nebo pružinový ovládací mechanismus, držák a další komponenty.

Environmentální požadavky

Nadmořská výška nesmí přesáhnout 1000 m;

B. teplota prostředí, maximální teplota plus 40 stupňů, maximální teplota 15 stupňů (povolit skladování pouze - 30 stupňů);

C. Vlhkost prostředí: denní průměrná relativní vlhkost je 95 procent a měsíční průměrná relativní vlhkost je nižší než 90 procent, Denní průměrná ostrost tlaku nasycených par byla 2,2 x 10 ^ 3 mpa

Denní průměrná ostrost tlaku nasycených par byla 1,8 x 10 ^ 3 mpa

D. Žádný oheň, žádný nebezpečný obvaz, žádná vážná kontaminace, žádná chemická látka Fuji a žádné prudké třesení.

Pokud existují zvláštní podmínky použití, informujte o tom výrobce při objednávce.

Ovládací mechanismus využívá typ akumulace pružinové energie, pokročilé a rozumné tlumící zařízení, žádný odraz při otevírání, snižuje náraz a vibrace při otevírání.

circuit breaker (8)

(2)

Hlavní technické parametry:

NE	Položka	Jednotky	technické parametry
1	Jmenovité napětí	KV	12
2	Jmenovité krátkodobé výdržné napětí napájecí frekvence		42/48 (mezifáze, zem/lom)
3	Jmenovité výdržné napětí bleskového impulsu		42/48 (mezifáze, zem/lom)
4	Jmenovitá frekvence	Hz	50
5	Jmenovitý proud	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Jmenovitý zkratový vypínací proud	KA	20/25	31.5	40
7	Jmenovité krátkodobé výdržné napětí	KA	20/25	31.5	40
8	Jmenovitá doba trvání zkratu	S	4
9	Jmenovitý špičkový výdržný proud	KA	50/63	80	100
10	Jmenovitý zkratový závěrný proud	KA	50/63	80	100
11	Výdrž napětí sekundárního obvodu (1min)		2000
12	Jmenovitý vypínací proud skupiny kondenzátorů pro jeden / zády k sobě	A	630/400 (40 kA: 800/400)
13	Jmenovitý uzavírací proud kondenzátorové baterie		12,5 (frekvence není větší než)
14	Mechanická životnost	KA	20000
15	Jmenovité doby vypínání proudu (elektrická životnost)	KA	20000
16	Jmenovité doby vypínání zkratového proudu	časy	50(40KA Menší nebo rovno 30)
17	Dynamické a statické kontakty umožňují opotřebení kumulativní tloušťky	mm	3
18	Doba skladování energie	s	Menší nebo rovno 10
19	Vzdálenost otevření kontaktu	mm	11±1
20	Přejíždění	mm	3.5±0.5
21	Doba odrazu uzavření kontaktu	slečna	Menší nebo rovno 2 (40KA Menší nebo rovno 3)
22	Třífázové rozdělení/uzavřené období	slečna	Menší nebo rovno 2
23	Průměrná rychlost otevírání (kontakty jsou odděleny -8 mm)	m/s	1.2±0.2
24	Odpor hlavní vodivé smyčky	m/s	0.6±0.2
25	Odpor hlavní vodivé smyčky	μΩ	Menší nebo rovno 50(630A) Menší nebo rovno 45(1250A) Menší nebo rovno 40 (1600,2000A) Menší nebo rovno 35 (2500A nebo více)
26	Jmenovitá provozní sekvence		0-0.3s-Co-180s-Co

PROFIL SPOLEČNOSTI

Jiyuan Fengyuan Electrical Equipment Co., Ltd byla založena v roce 1984 a je určeným podnikem specializujícím se na výrobu rozvaděčů vysokého a nízkého napětí.

od State Grid Corporation of China.

Máme více než 30 let profesionálních zkušeností s kompletním rozvaděčem vysokého a nízkého napětí, rozvodnou skříňového typu, transformátorem atd., Máme CE, ISO, GB, CQC, certifikát

Přímo v továrně, profesionální výrobce, vše lze přizpůsobit podle vašich místních požadavků

Vítejte na dotaz

OSVĚDČENÍ

CQC

VÝSTAVA

VÝROBNÍ LINKA A DÍLNA

production line1

workshop

BALENÍ A DODÁNÍ

baozhuang_

SERVIS:

Nabízíme bezplatný poprodejní servis po dobu jednoho roku

Tipy pro cenovou nabídku a zadávání objednávky:

Zákazník specifikuje následující položky:

♠ Schéma primárního okruhu a schéma jednolinkového systému

♠ Schéma sekundárního okruhu, vodiče musí být připojeny podle továrního standardu, pokud zákazník nemá žádný požadavek;

♠ Schéma uspořádání rozváděče, půdorys rozvodny elektrické energie.

♠ Detailní specifikace a parametry elektrického prvku každého obvodu;

♠ Barva povrchu rozváděče;

♠ Další požadavky.

Obchodní podmínky:

1. Platba: 1) 30 procent předem, 70 procent zůstatek proti kopii B/L

2.Port nakládky: přístav Qingdao nebo port Lianyungang

3.Slevy: nabízené na základě množství objednávky

4. Dodací lhůta: 10-30 dnů podle množství objednávky

5. Balení: dřevěná krabice a dřevěná paleta a lze jej přizpůsobit

FAQ

Q1 :Vím, že vaše kvalita je perfektní, ale na našem trhu je běžná kvalita populárnější, co mohu dělat?

Odpověď: Nebojte se, můžeme poskytnout řadu kvalitních produktů, můžete si vybrat ten nejlepší, který vyhovuje vašemu trhu, pokusíme se vás co nejlépe podpořit. Věřím, že dokážeme poskytnout produkty splňující všechny vaše požadavky

Q2 : Mohu získat vzorek před objednávkou, protože opravdu nevím, jaká je kvalita vašich produktů?

A: Samozřejmě! Také si myslíme, že vzorová objednávka je nejlepší způsob, jak vybudovat důvěru. Nabízíme bezplatný vzorkový servis! Neváhejte poslat dotaz a získejte bezplatný vzorek!

Q3 : Jaká je dodací lhůta? Protože je opravdu nutně potřebujeme?

A: 3 ~ 7 dní Pro odeslání vzorové objednávky. .15 dní pro pravidelnou objednávku, nikdy nebudeme jíst naše slova.

Q4 : Jaká je záruční doba pro vaše produkty?

Odpověď: Pro jednoletou záruku.

Q5 : Je k dispozici OEM/ODM?

A: Ano, je! Naše produkty lze přizpůsobit. Máme konstrukční a inženýrské týmy, můžeme přizpůsobit produkty podle výkresu nebo požadavků zákazníků.

Q6 : Jste výrobce nebo obchodní společnost?
Odpověď: Jsme továrna, Jako 100% profesionální výrobce s 20letými zkušenostmi výrobce bychom mohli vyrábět výrobky podle požadavků zákazníků a mohli bychom také 100% kontrolovat kvalitu výrobků.

Q7 : Dá se na ceně dohodnout?

A: Ano, cena je k jednání. Může být změněn podle vašeho množství nebo balení

Q8 :Co takhle kontrola?

Odpověď: Máme celý kontrolní systém od surovin až po konečné produkty, včetně testu nárůstu teploty, testu typu zkušebního vodiče postřikem solí, testu mechanické životnosti.

Q9 :Co jsou platební podmínky?

A: T.T, Paypal, Western Union,Pojištění obchodu Alibabaa L/C je přijatelný. 30 procent T/T předem,70 procentzůstatek před odesláním.

Q10 :Jaká je služba nabízená společností?

A: Máme profesionální motoreer tým, který může navrhnout a vyvinout formu, aby dorazila k jinému zákazníkovirpožadavek.

Máme také prodejní tým, který nabízí dobré služby od předprodeje po poprodej.
