10kv vnitřní vysokonapěťový vakuový jistič

10kv vnitřní vysokonapěťový vakuový jistič

Vakuový jistič se skládá hlavně ze tří částí: vakuové zhášecí komory, ovládacího mechanismu, držáku a dalších součástí.

1. Vakuová zhášecí komora

Podle různých typů spínačů existují keramické vakuové zhášecí komory s vnějšími clonami, malé vakuové zhášecí komory s mezilehlými uzavřenými podélnými magnetickými poli ve tvaru pohárku a vnitřní uzavřené zhášecí komory se skleněnými bublinami. Základní struktura je následující:

1) Vzduchotěsný izolační plášť

Vzduchotěsný izolační systém složený z keramiky, skla nebo mikrokrystalického skla vzduchotěsného izolačního válce, pohyblivého koncového krytu, pevného koncového krytu a nerezové vlnité trubky je vakuově uzavřená nádoba. Pro zajištění vzduchotěsnosti je kromě přísných provozních postupů u typu těsnění vyžadována také malá prodyšnost materiálu a vnitřní uvolňování plynů.

2) Vodivý systém

Skládá se z pevné vodivé tyče, pevného pohyblivého obloukového povrchu, pevného kontaktu, pohyblivého kontaktu, pohyblivého obloukového povrchu a pohyblivé vodivé tyče. Strukturu kontaktu lze zhruba rozdělit do tří typů: válcový kontakt, kontaktní drážka s příčným magnetickým polem se zakřiveným povrchem se spirálovým tvarem a kontakt podélného magnetického pole. V současné době tento typ zhášecí komory využívá technologii podélného magnetického pole, která má silnou a stabilní schopnost zhášení oblouku.

3) Systém stínění

Stínící kryt je nepostradatelnou součástí vakuové zhášecí komory a existují různé typy stínícího krytu, jako je hlavní stínící kryt obklopující kontaktní bod, stínící kryt z vlnité trubky a stínící kryt vyrovnávající napětí. Funkce hlavního stínícího krytu je následující: ① Aby se zabránilo rozstřikování produktů na vnitřní stěnu izolačního pláště během obloukového procesu, a tím snížení izolační pevnosti pláště. ② Zlepšení rovnoměrnosti distribuce elektrického pole v zhášecí komoře oblouku je přínosné pro snížení místní intenzity pole a podporu miniaturizace vakuové zhášecí komory. Kondenzace produktů oblouku a pohlcení určité energie oblouku jsou přínosné pro obnovení dielektrické síly mezery oblouku.

provozní mechanismus

Podle různých typů jističů se používají různé ovládací mechanismy. Mezi běžné ovládací mechanismy patří pružinový ovládací mechanismus (VS1), ovládací mechanismus s permanentními magnety a kombinovaný ovládací mechanismus (VBD).

Jaké jsou vlastnosti vakuových vypínačů

(1) Silná vypínací schopnost, až 50 kA; Po lomu se médium mezi trhlinami rychle zotaví a není potřeba médium vyměňovat.

(2) Vzdálenost rozepnutí kontaktů je malá. Vypínací vzdálenost kontaktů vakuového vypínače 10kV je pouze asi 10mm. Potřebný provozní výkon je malý, akce rychlá, lze zjednodušit ovládací mechanismus a prodloužit životnost. Obecně platí, že údržba není nutná po dobu přibližně 20 let.

(3) Short arc extinguishing time, low arc voltage, low arc energy, low contact loss, and multiple interruptions.

(4) Pohyblivá vodicí tyč má malou setrvačnost a je vhodná pro časté používání.

(5) Při ovládání spínače je akční hluk nízký, takže je vhodný pro městské použití.

(6) Prostředky pro hašení oblouku nebo izolační média nepoužívají olej a nehrozí nebezpečí požáru nebo výbuchu.

(7) Kontaktní hlava je plně utěsněná konstrukce, která nesníží její výkon vlivem vlhkosti, prachu a škodlivých plynů. Spolehlivý provoz a stabilní výkon při-vypnutí. Jako nezávislá součást se zhášecí komora oblouku snadno instaluje a ladí.

(8) Po dobu životnosti vakuového vypínače nevyžaduje kontaktní část údržbu a kontrolu. I když se provádí údržba a kontrola, je potřebný čas velmi krátký.

(9) Oblouk se uhasí v uzavřené nádobě a oblouk a horký plyn nejsou vystaveny.

(10) Vybaveno vícenásobnými funkcemi opětovného uzavření, vhodné pro aplikační potřeby distribučních sítí

Vakuový vypínač je třífázový vnitřní rozváděč se jmenovitým napětím 12 kV. Je vhodný pro řízení a ochranu průmyslových a těžařských podniků, elektráren, rozvoden, energetických zařízení a míst častých provozů. Přijímá integrovaný design ovládacího mechanismu VET a jističe. Může být použit jako pevná instalační jednotka nebo může být vybaven speciálním pohonným mechanismem. Komponenty trolejbusové jednotky mají některé hlavní obvody a mohou používat všechny pevné těsnící sloupy. Má vysokou spolehlivost a je bezúdržbový-, aby bylo dosaženo menšího odpojení. Zařízení; lze vybavit trolejovým rozvaděčem KYN28A 12. V domácnosti jej lze použít i s pevným rozváděčem XGN.

Jedná se o vnitřní rozváděč s třífázovým střídavým napětím 50 Hz se jmenovitým napětím 12 kV. Používá se jako ochranná a řídicí jednotka pro energetická zařízení a průmyslové a důlní podniky. Použitelné na místech, která vyžadují častý provoz při jmenovitém provozním proudu nebo vícenásobné přerušení zkratového-proudu.

Jistič má integrovanou konstrukci ovládacího mechanismu a těla jističe a může být použit jako pevná instalační jednotka nebo může být vybaven speciálním pohonným mechanismem pro vytvoření jednotky ručního vozíku.

Vlastnosti: malé rozměry, nízká hmotnost, vhodné pro častý provoz

Hlavní struktura: vakuové zhášedlo, elektromagnetický nebo pružinový ovládací mechanismus, držák a další komponenty.

Struktura

1. Tato řada VCB využívá integrovaný design ovládacího mechanismu a těla VCB, které je přiměřeně uspořádáno, je krásné a kompaktní.

2. Tato řada VCB je přizpůsobena odolnosti vertikálního inkubátoru proti větru a dešti, což může účinně zabránit poškození VIS vnějšími faktory.

3. Dvě různé instalační jednotky, pevné a výsuvné, mohou splňovat různé požadavky různých rozvaděčů.

Podmínky prostředí aplikace

Okolní teplota: -10 stupňů -+40 stupňů

Relativní vlhkost: Průměrná vlhkost za den by neměla překročit 95 %. Průměrná vlhkost za měsíc by neměla překročit 90%.

Intenzita zemětřesení: ne více než 8 stupňů.

Průměrný tlak nasycených par za jeden den by neměl překročit 2,2 kPa; průměrný tlak za jeden měsíc by neměl

větší než 1,8 kpa;

Nadmořská výška: menší nebo rovna 1000 m (kromě zvláštních požadavků)

Měl by být instalován tam, kde nedochází k požáru, výbuchu, vážnému znečištění, chemické korozi a silným vibracím.

Certifikace

Výstava

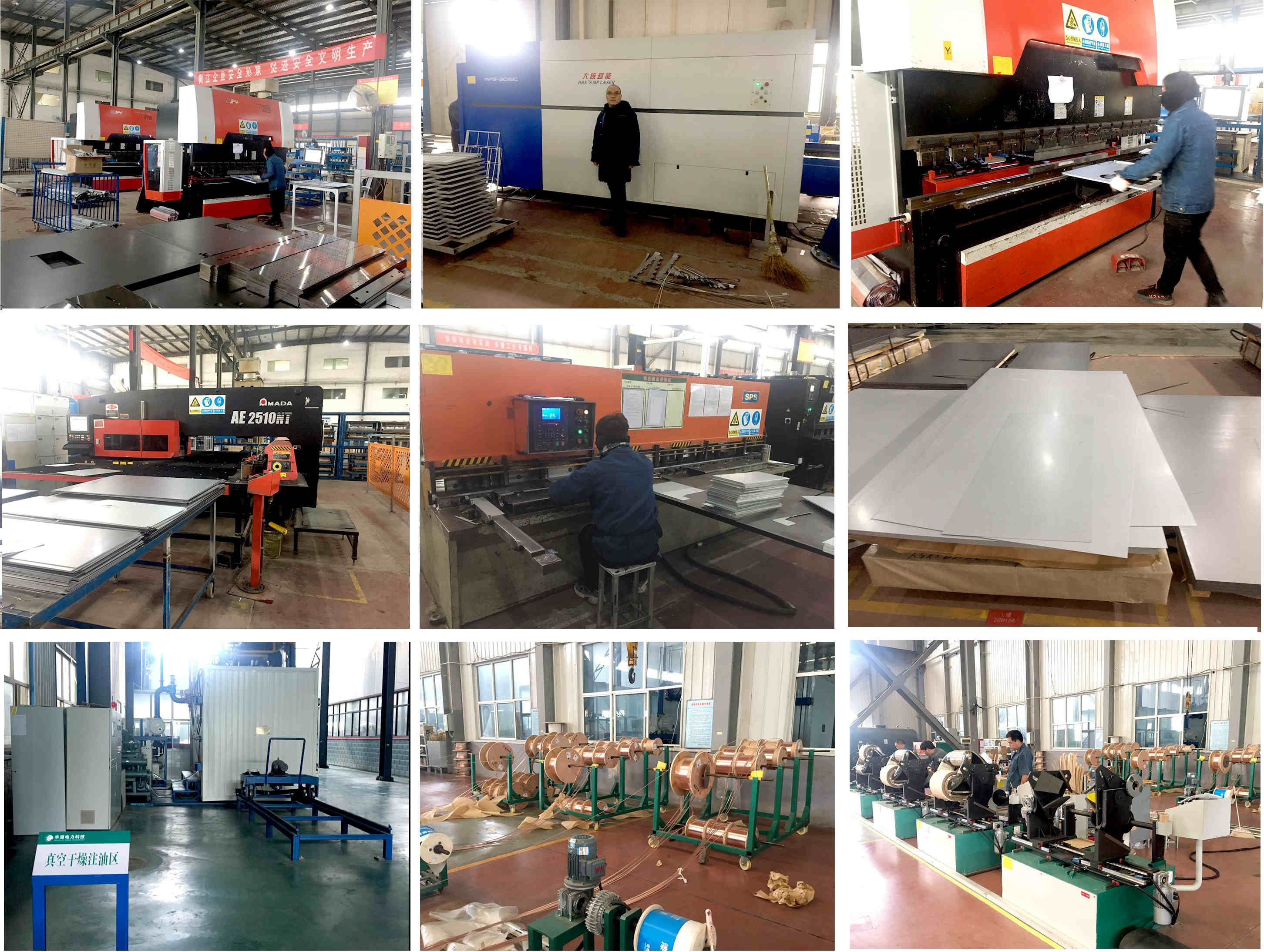

Továrna
