Panel rozváděčů MNS Nízkonapěťový výsuvný rozváděč MNS je komplexním vylepšením řady nízkonapěťových rozváděčů ABB MNS-, vyrobených se standardními moduly. Zařízení je vhodné pro systémy se střídavým proudem 50Hz a jmenovitým pracovním napětím 660V a nižším, jako řídicí...
Popis
Panel rozváděče MNS
Nízkonapěťový výsuvný panel rozváděče MNS je komplexním vylepšením řady nízkonapěťových rozváděčů ABB MNS-, vyrobených se standardními moduly. Zařízení je vhodné pro systémy se střídavým proudem 50Hz a jmenovitým pracovním napětím 660V a nižším, jako řídicí zařízení pro různá zařízení pro výrobu, přenos, distribuci, přenos energie a spotřebu energie. Je široce používán v nízkonapěťových distribučních systémech různých těžařských podniků, výškových-budov, hotelů a obecních staveb.
Nízko{0}}napěťový výsuvný rozvaděč je vhodný pro systém výroby a napájení s třífázovým střídavým proudem o frekvenci 50 Hz, jmenovitým pracovním napětím 380 V a jmenovitým proudem 4000 A a nižším, který se používá pro napájení, rozvod, centralizované řízení motoru a kompenzaci kapacity. Je široce používán v elektrárnách, ropě, chemickém průmyslu, metalurgii, textilu, výškových budovách a dalších místech. Produkt vyhovuje normám iec60439, gb7251.1, JB / t9661 a dalším normám
Operační prostředí:
1)Okolní teplota:-10 stupňů -+40 stupňů;
2) Nadmořská výška: vysoké napětí menší nebo rovno 1000 metrů, nízké napětí menší nebo rovné 2500 metrů (technické oddělení navrhne speciálně, pokud překročí);
3) Relativní vlhkost: menší nebo rovna 85 %
4) Seismická intenzita: menší nebo rovna magnitudě 8;
5Aplikujte na místa bez požáru, bez nebezpečí výbuchu, bez vážného znečištění, bez chemické koroze a bez prudkých vibrací.
Výkonný standard:
GB7251 Kompletní sada nízkonapěťového rozvaděče a ovládacího zařízení
GB3906-2006 3.6kV~40,5kV AC kovový uzavřený rozváděč a ovládací zařízení
Funkce:
Kompaktní konstrukce: malý prostor a mnoho funkčních jednotek.
Silná všestrannost a flexibilní montáž.
Standardní modulární provedení.
Vysoká bezpečnost: K účinnému posílení ochrany a bezpečnosti se používají moduly z technických plastů s vysokou{0}}pevností{1}}zpomalující hoření.
Vysoký technický výkon.
Lze jej snadno sestavit bez speciálního nářadí.
Technické parametry
| Žádný. | Položky | Parametry |
|---|---|---|
| 1 | Jmenovité izolační napětí (V) | 660 |
| 2 | Jmenovité provozní napětí (V) | 660 |
| 3 | Maximální provozní proud-hlavní sběrnice | 4000 A (380 V) |
| 4 | Krátká-doba (1 s) výdržný proud hlavní sběrnice-bar (kA) | 80 (efektivní hodnota) |
| 5 | Jmenovitý špičkový výdržný proud hlavní sběrnice-bar (kA) | 176 (maximální hodnota) |
| 6 | Maximální provozní proud distribuční sběrnice-bar (A) | 1000 |
| 7 | Krátko{0}}časový špičkový proud distribuční sběrnice-bar (kA) | 105 |
| 8 | Stupeň ochrany | IP40 |

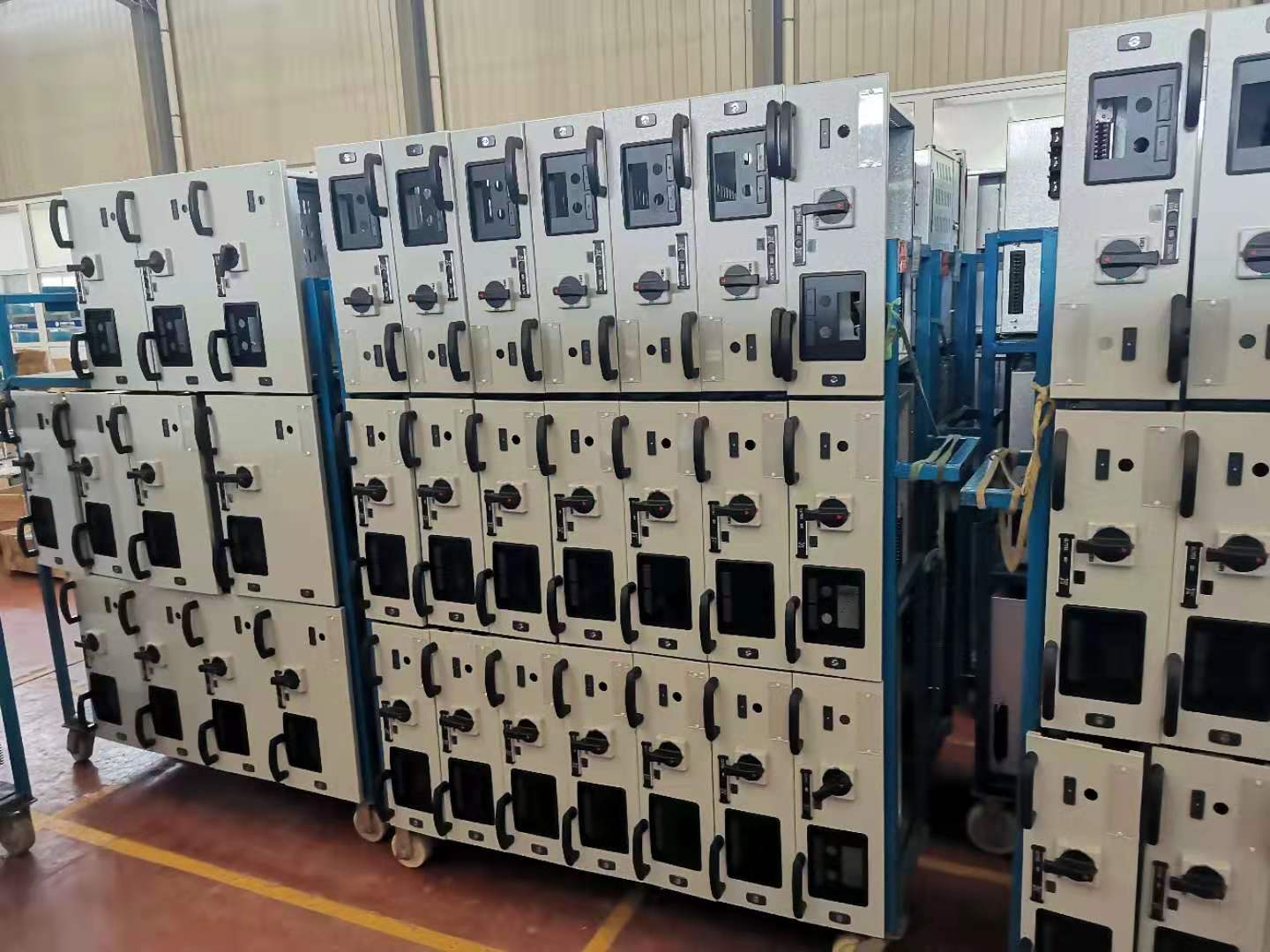

FOTO PRODUKTU
TOVÁRNÍ DÍLNA
certifikace:
PŘEHLED SPOLEČNOSTI
Jiyuan Fengyuan Electrical Equipment Co., Ltd byla založena v roce 1984 a je určeným podnikem specializujícím se na výrobu vysokonapěťových a nízkonapěťových rozvaděčů společností State Grid Corporation of China.
Máme více než 30 let profesionálních zkušeností s kompletním rozvaděčem vysokého a nízkého napětí, rozvodnou skříňového typu, transformátorem atd., Máme CE, ISO, GB, CQC, certifikát
Přímo v továrně, profesionální výrobce, vše lze přizpůsobit podle vašich místních požadavků
Vítejte na dotaz
VÝSTAVA
FAQ
Q5: Je k dispozici OEM/ODM?
A: Ano, je! Naše produkty lze přizpůsobit. Máme konstrukční a inženýrské týmy, můžeme přizpůsobit produkty podle výkresu nebo požadavků zákazníků.
Q6: Jste výrobce nebo obchodní společnost?
Odpověď: Jsme továrna, jako 100% profesionální výrobce s 20letými zkušenostmi výrobce bychom mohli vyrábět výrobky podle požadavků zákazníků a mohli bychom také 100% kontrolovat kvalitu výrobků.
Q7: Lze cenu vyjednat?
Odpověď: Ano, cena je smluvní. Může být změněn podle vašeho množství nebo balení
Q8: A co kontrola?
Odpověď: Máme celý kontrolní systém od surovin až po konečné produkty, včetně testu nárůstu teploty, testu typu zkušebního vodiče postřikem solí, testu mechanické životnosti.
Q9: Jaké jsou platební podmínky?
Odpověď: TT, Paypal, Western Union, Alibaba Trade Assurance a L/C jsou přijatelné . 30% T/T předem, 70% zůstatek před odesláním.
Q10: Jaká je služba nabízená společností?
Odpověď: Máme profesionální inženýrský tým, který dokáže navrhnout a vyvinout formu, aby dorazila na různé požadavky zákazníka.
Máme také prodejní tým, který nabízí dobré služby od před{0}}prodeje až po poprodej-.
Tento produkt je obvykle přizpůsoben.
Jsme výrobce a máme profesionální technické oddělení, které dokáže navrhnout a poskytnout řešení podle potřeb zákazníka.
Chcete-li získat konstrukční výkresy, kontaktujte naše prodejní pracovníky
Zde jsou příklady našich zákazníků pro vaši referenci
Nepálští klienti
| 2 ks rozváděče NN a 1 panel ATS | |
| jeho čas je s 9 výběry | |
| 技术参数翻译 | |
| Žádáme vás, abyste nám laskavě poskytli cenovou nabídku se seznamem kusovníků s vaší nejlepší cenovou nabídkou pro výsuvný rozváděč GCS NN a automatický přepínač (panel ATS) podle specifikace uvedené níže. Nabídka by měla být platná 120 dní. | |
| Výsuvný spínací přístroj GCS LV | |
| Specifikace | Ano/Ne/Pokud existuje |
| Elektrický panel (níz | |
| Výrobce | |
| Značka | |
| Typ/Model | GCS |
| Země původu | |
| Popis funkce | |
| Jedná se o skupinu nízkonapěťových výsuvných skříní, které lze snadno a bezpečně ovládat. | |
| Provozní požadavky | |
| Elektrické napájení lze odpojit ručně a automaticky během přetížení a zkratu-. | |
| Konfigurace systému | |
| Výsuvná skříň nízkonapěťového rozváděče se všemi základními komponenty a měděnou přípojnicí | |
| Technické specifikace | Hodnocení |
| Jmenovité napětí hlavního obvodu | 400V |
| Jmenovitá frekvence | 50 Hz |
| Jmenovité izolační napětí | 690V (1000V) |
| Maximální pracovní proud hlavní přípojnice (měď) | 1000A |
| Jmenovitý výdržný proud hlavní přípojnice | 100 KA/1s |
| Úroveň ochrany | IP40 |
| Provozní režim | Manuální a Automatické |
| Typ kovové zásuvky | 8E nebo 16E nebo Ekvivalent |
| Zásuvka 400A | 1 č. |
| Zásuvka 300A | 1 č. |
| Zásuvka 250A | 1 č. |
| Zásuvka 200A | 2 č. |
| Zásuvka 150A | 2 č. |
| Zásuvka 100A | 2 č. |
| Vnější rozměr | Přibl. (80 cm x 105 cm x 220 cm) |
| Každá zásuvka musí mít 3-digitální nebo analogový ampérmetr pro individuální měření 3-fázového (RYB) proudu | |
| Přípojnice musí být měděná třífázový čtyřvodič s ochranným uzemněním (R,Y,B,N,PE). | |
| MCCB by měl být vysoce kvalitní a citlivý | |
| Ovládání zásuvek musí být snadné a hladké. | |
| Rukojeť zásuvky musí být vysoce izolovaná a pevná | |
| Vnější rozměr by měl přibližně odpovídat (80 cm x 105 cm x 220 cm) | |
| Vnější design a barva by měly odpovídat designu, jak je znázorněno na obrázku | |
| Zásobník přípojnic | |
| Přípojnicový žlab musí být instalován v horní části oddílu funkční jednotky a do žlabu lze umístit propojovací vedení a společný napájecí kabel. | |
| Požadovaný počet přípojnic by měl být připojen ze stávajícího systému k instalované skříni pomocí matice-šroubu/systému přípojnicového kanálu podle požadavku | |
| Příslušenství, náhradní díly a spotřební materiál | |
