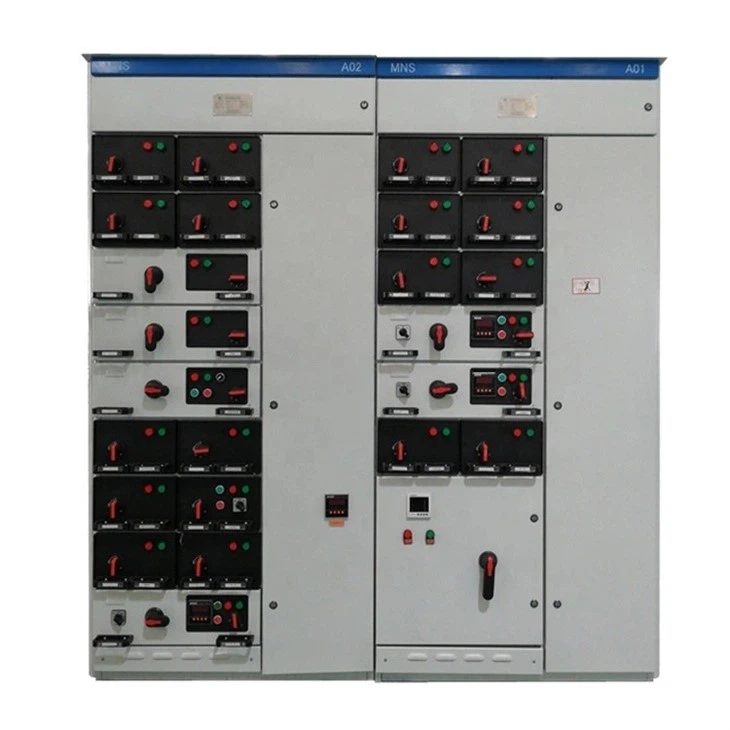

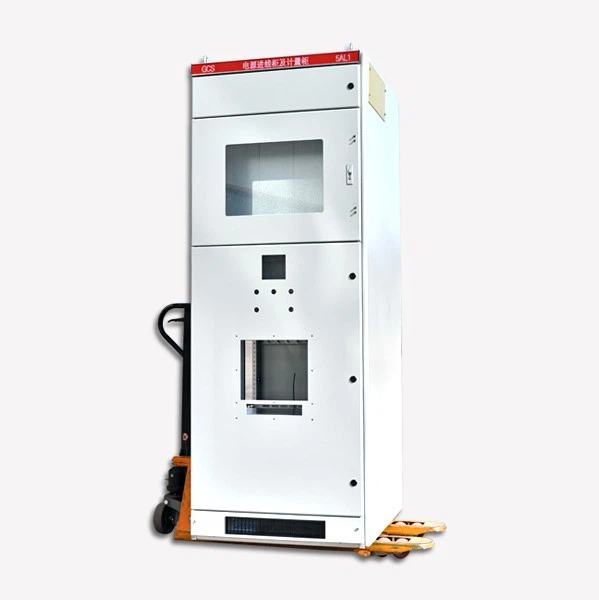

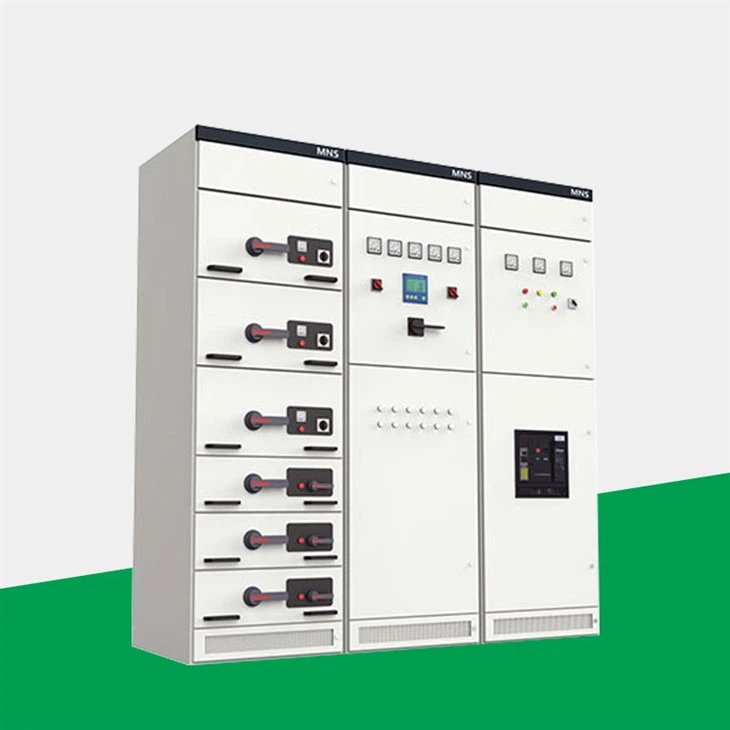

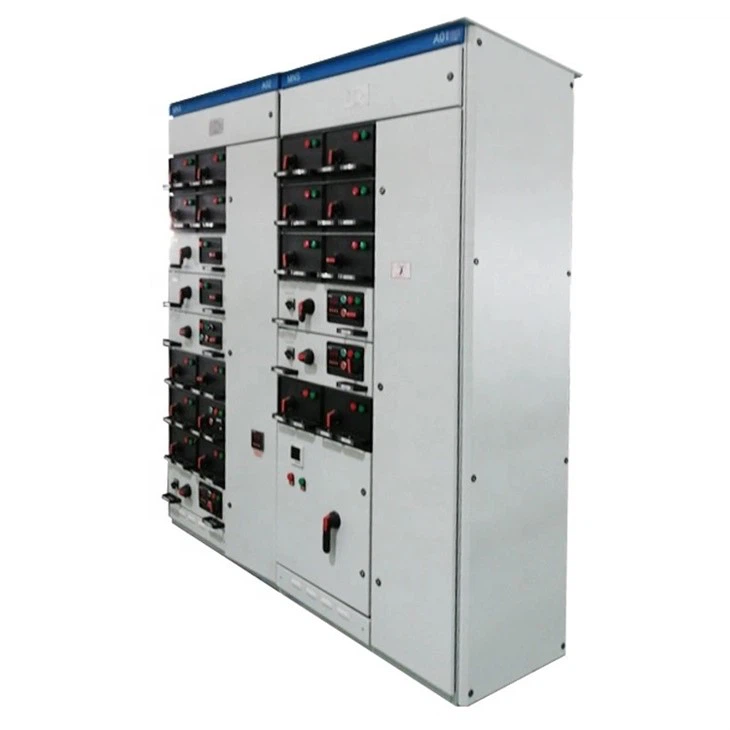

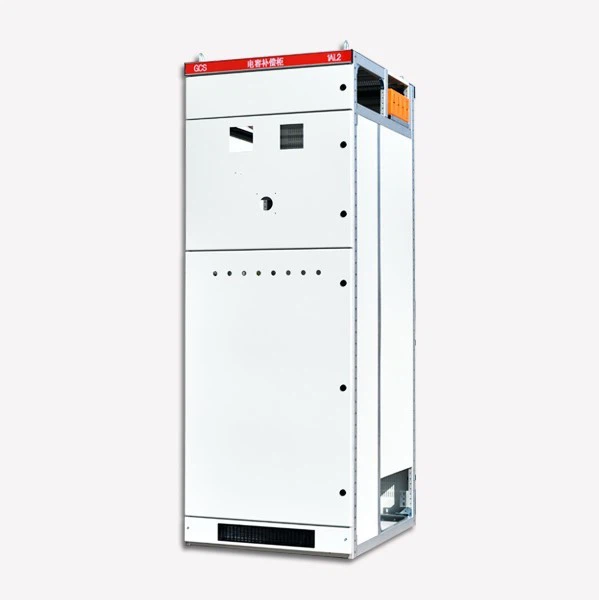

MNS/GCK/GCS vnitřní elektrický rozvaděč/skříň/elektrická skříň/rozvaděč

Vnitřní elektrický rozvaděč/skříň/elektrická skříň/rozvaděč MNS/GCK/GCS



souhrn

Nízkonapěťový rozváděč, také známý jako nízkonapěťová rozvodná skříň, je kompletní sada nízkonapěťových rozváděčů a řídicích zařízení běžně známých. Týká se kompletní sady elektrických zařízení se střídavým a stejnosměrným napětím pod 1000V. Nízkonapěťové rozváděče jsou vhodné pro průmyslová odvětví, jako jsou elektrárny, ropa, chemický, hutnický, textilní, výškové budovy atd., a používají se pro přenos, distribuci a přeměnu energie. Trh s nízkonapěťovými rozvodnými skříněmi v Číně si udržuje rychlý růstový trend s implementací inteligentních sítí, budováním infrastruktury, investicemi do výroby a rozvojem nového energetického průmyslu.

aplikace

Nízkonapěťové rozváděče jsou vhodné pro průmyslová odvětví, jako jsou elektrárny, ropa, chemický, hutnický, textilní, výškové budovy atd., a používají se pro přenos, distribuci a přeměnu energie.

klasifikace

Z hlediska konstrukčního režimu jej lze rozdělit na pevný typ a výsuvný typ.

1. Opraveno:

Dokáže zajistit, že všechny elektrické komponenty jsou spolehlivě upevněny v určené poloze ve skříni. Vzhled skříně je obecně krychlový, jako typ obrazovky, typ krabice atd., a existují také hranolové platformy, jako je desktop. Tento typ skříně má jednu řadu a také uspořádání.

2. Typ výběru:

Výsuvný typ se skládá z pevného korpusu skříně a pohyblivé části zařízení vybavené hlavními elektrickými součástmi, jako jsou spínače. Pohyblivá část by měla být při nastěhování lehká a spolehlivá a zásuvky stejného typu a specifikace lze spolehlivě vyměňovat. Způsob zpracování korpusu skříně u výsuvného typu je v zásadě podobný jako u pevného typu.

Vzhledem k požadavkům na zaměnitelnost však musí být zlepšena přesnost korpusu skříně a příslušné části konstrukce musí mít dostatečné seřízení. Pokud jde o pohyblivou část zařízení, musí být možné ji vyměnit a přitom spolehlivě podpírat hlavní komponenty. Proto musí mít vysokou mechanickou pevnost a přesnost a příslušné díly musí mít také dostatečné seřízení.

Ze způsobu připojení jej lze rozdělit na typ svařování a spojování upevňovacích prvků

1. Typ svařování:

Jeho předností je pohodlné zpracování, robustnost a spolehlivost; Nevýhodou jsou velké chyby, snadná deformace, obtížnost seřízení a nedostatek estetiky a obrobek obecně nelze předem pokovit.

2. Připojení spojovacího prvku:

Jeho přednosti jsou vhodné pro předpokovování obrobků, snadná výměna a seřízení, snadné zkrášlování, standardizovaný design součástí a předvýrobní zásoby. Celková chyba velikosti struktury je malá. Nevýhodou je, že není tak robustní jako svařování, vyžaduje vysokou přesnost součástí a relativně vysoké náklady na zpracování. Spojovací prvky jsou obecně standardní součásti, včetně běžných šroubů, matic a nýtů, nýtů, předpjatých a nastavitelných upínacích matic a předpjatých tažných matic, jakož i samořezných šroubů. Existují i ​​speciální upevňovací šrouby (např. většina nízkonapěťových skříní dovezených ze zahraničí používá speciální upevňovací šrouby).

Průvodce výběrem

Technické parametry běžně používané při výběru rozvodných skříní:

1. Maximální jmenovitý proud hlavní přípojnice: Jmenovitá hodnota maximálního proudu, který může přenášet hlavní přípojnice.

2. Jmenovitý krátkodobý výdržný proud: Střední kvadratická hodnota krátkodobého výdržného proudu, který může obvod v kompletní sadě zařízení bezpečně přenášet za zkušebních podmínek specifikovaných v 8.2.3 národní normy GB7251.{{5} }, jak uvádí výrobce.

3. Špičkový krátkodobý výdržný proud: Špičkový proud, který může určitý obvod v kompletní sadě zařízení uspokojivě odolat podle předpisů výrobce za zkušebních podmínek specifikovaných v 8.2.3 národní normy GB7251.1-2005 .

4. Úroveň ochrany pláště: Úroveň, kterou poskytuje kompletní zařízení, aby se zabránilo kontaktu s živými částmi, jakož i invazi cizích pevných látek a vniknutí kapalin, podle normy IEC60529 1989. Konkrétní klasifikace úrovní je podrobně popsána v normě IEC60529.

5. Metoda vnitřního oddělení: Podle normy IEC60529 1989 je z důvodu ochrany osobní bezpečnosti rozváděč rozdělen do několika samostatných oddílů různými způsoby.

6. Forma funkční jednotky: Podle národní normy GB7251.1-2005, způsob instalace součástí v kompletní sadě vybavení.

Při výběru modelu nízkonapěťového rozváděče je třeba dosáhnout následujících bodů:

1. Vyberte nejvhodnější typ skříně na základě skutečné situace.

2. Snažte se používat domácí typy skříní od známých tuzemských výrobců a nevybírejte slepě dovozové rozvodné skříně s vysokými technickými parametry, protože to může snadno způsobit plýtvání zdroji.

3. Kvůli souladu mezi značkou hlavních komponentů použitých v dovážené rozvodné skříni a tělem skříně. Při výběru dovážené rozvodné skříně je tedy třeba věnovat pozornost parametrům hlavních komponent, které musí odpovídat potřebám.

Údržba a údržba

Denní údržba nízkonapěťového rozvaděče:

1. Pravidelně kontrolujte každou skříň, zda nejeví známky aktivity hmyzu a myší, a pravidelně je chytejte a zabíjejte.

2. Zkontrolujte, zda je umístění výstražných značek a značek údržby správné.

3. Zkontrolujte, zda jsou nouzové nástroje a svítidla kompletní a fungují správně a zda je kompletní rukojeť a rukojeť pojistky.

4. Zkontrolujte spoje kabelů, zda nejsou zahřáté a nezměnily barvu (obvykle stříbrná) a zemnící vodič, zda nejsou rezavé (zda jsou svařovací body normální).

5. Zkontrolujte, zda je plášť kondenzátoru uvnitř skříně kondenzátoru v dobrém stavu, zda nedochází k úniku nebo expanzi a zda je kontrolka v dobrém stavu.

6. Zkontrolujte kontakt zemnícího vodiče každého pláště kondenzátoru.

7. Odveďte dobrou práci při čištění a odstraňování prachu každé skříně.

8. Zkontrolujte činnost ventilátorů v každé skříni.

záležitosti vyžadující pozornost

Opatření pro provoz a údržbu nízkonapěťových rozvodných skříní

1. V zásadě by údržba a opravy elektrického zařízení měly být prováděny s výpadkem proudu a vráceny do okruhu k práci.

2. Přední a zadní kanály nízkonapěťové rozvodné skříně by měly být pokryty izolovanými pryžovými koberci a kanály by měly být zbaveny nečistot pro skladování. Osvětlení by mělo být jasné a voda unikající z domu by měla být okamžitě ošetřena. Měla by být přijata opatření, která zabrání malým zvířatům vstupovat a vystupovat z podzemních kabelů.

3. Během podmínek špičkového zatížení by měly být elektrické spoje zkontrolovány na přehřátí a změnu barvy. Pokud je to možné, lze pro detekci použít infračervené měření teploty a je třeba uchovávat záznamy.

4. Vedení sekundárního okruhu je čisté a čísla konců vodičů jsou správná a v souladu s výkresy.

5. Jsou názvy, značky a čísla na nízkonapěťové rozvodné skříni během provozu jasné a správné a jsou polohy ovládacích rukojetí, tlačítek atd. v souladu se skutečnou situací na místě. Jsou signální světla a mechanické indikátory správné.

6. Indikace přístroje jsou správné a odpovídají změnám na transformátoru.

7. Odpovídá proud a jmenovitý proud nízkonapěťového jističe konstrukčním požadavkům. Zda specifikace jádra taveniny splňují konstrukční požadavky.

8. Změřte hodnotu izolačního odporu 1000V megaohmmetrem tak, aby nebyla menší než 1 megaohm.

9. Rozvodná skříň zásuvkového typu by měla být flexibilní, lehká a bez zadrhávání a kolize. Mechanická nebo elektrická blokovací zařízení by měla fungovat správně a zamykání i odemykání by mělo být spolehlivé. Stejnou jednotku lze libovolně zaměňovat.

10. Zkontrolujte, zda není izolace vodičů sekundárního okruhu poškozená, zestárlá nebo roztavená.

11. Zda je spojení mezi přípojnicí a hlavními elektrickými spotřebiči nebo kontaktní spojení spolehlivé a zda jsou uvolněné upevňovací šrouby.

12. Zda je ovládací mechanismus elektrických součástí pružný a bez přehřívání nebo nadměrné ovládací síly.

13. Před instalací a provozem rozvodné skříně by měl být zkontrolován povrchový nátěr skříně, zda není poškozen, vnitřek skříně by měl být suchý a čistý, uspořádání by mělo být úhledné, skříň by měla být pevně připevněna k základu, uzemnění by mělo být dobré a dveře skříně by měly být řádně zavřené a uzamčené.

Odstraňování problémů

Běžné poruchy a způsoby manipulace s nízkonapěťovými rozvaděči

1. Rámový jistič nelze zapnout

Důvod:

(1) Selhání řídicího obvodu;

(2) Po aktivaci inteligentního uvolnění se červené tlačítko na panelu neresetuje;

(3) Mechanismus akumulace energie neukládá energii nebo obvod akumulace energie nefunguje správně;

(4) Zkontrolujte, zda je výsuvný spínač na svém místě;

(5) Selhání elektrického blokování.

(6) Zavírací cívka je vadná.

Metoda vyloučení:

(1) Zkontrolujte bod přerušení pomocí multimetru;

(2) Zjistěte příčinu poruchy, odstraňte závadu a poté stiskněte tlačítko reset;

(3) Ruční nebo elektrické skladování energie. Pokud akumulace energie není možná, použijte multimetr ke kontrole motoru nebo bodu přerušení okruhu krok za krokem;

(4) Zatřeste výsuvným spínačem na místě;

(5) Zkontrolujte, zda je připojeno zabezpečovací vedení;

(6) Zkontrolujte vizuální kontrolou a multimetrem.













Q5: Je k dispozici OEM/ODM?

A: Ano, je! Naše produkty lze přizpůsobit. Máme konstrukční a inženýrské týmy, můžeme přizpůsobit produkty podle výkresu nebo požadavků zákazníků.



Q6: Jste výrobce nebo obchodní společnost?
Odpověď: Jsme továrna, Jako 100% profesionální výrobce s 20letými zkušenostmi výrobce bychom mohli vyrábět výrobky podle požadavků zákazníků a mohli bychom také 100% kontrolovat kvalitu výrobků.



Q7: Lze cenu vyjednat?

Odpověď: Ano, cena je smluvní. Může být změněn podle vašeho množství nebo balení



Q8: A co kontrola?

Odpověď: Máme celý kontrolní systém od surovin až po konečné produkty, včetně testu nárůstu teploty, testu typu zkušebního vodiče postřikem solí, testu mechanické životnosti.



Q9: Jaké jsou platební podmínky?

Odpověď: TT, Paypal, Western Union, obchodní záruka Alibaba a L / C jsou přijatelné. 30 procent T/T předem, 70 procent zůstatek před odesláním.



Q10: Jaká je služba nabízená společností?

Odpověď: Máme profesionální inženýrský tým, který dokáže navrhnout a vyvinout formu, aby dorazila na různé požadavky zákazníka.

Máme také prodejní tým, který nabízí dobré služby od předprodeje po poprodej.



Tento produkt je obvykle přizpůsoben.
Jsme výrobce a máme profesionální technické oddělení, které dokáže navrhnout a poskytnout řešení podle potřeb zákazníka.
Kliknutím na tlačítko níže nám zašlete informace a naši prodejci vás budou kontaktovat, aby vám poskytli výkresy návrhu



Zde jsou příklady našich zákazníků pro vaši referenci

Nepálští klienti

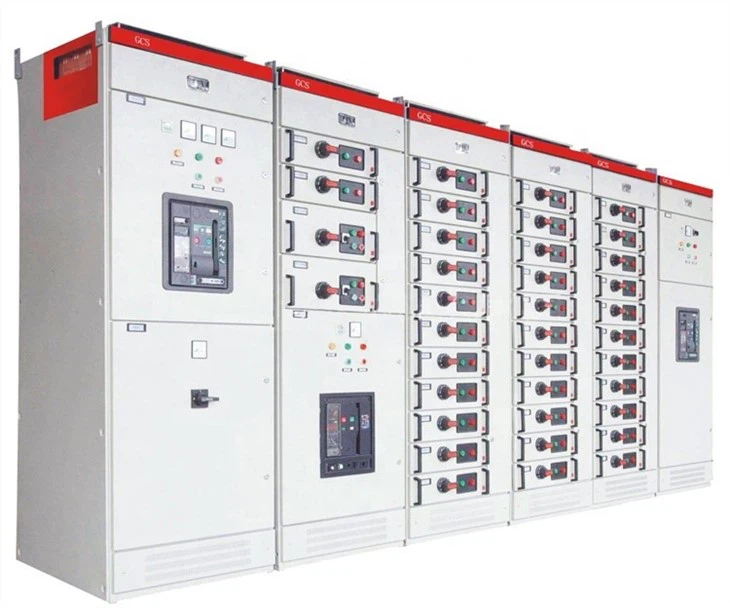

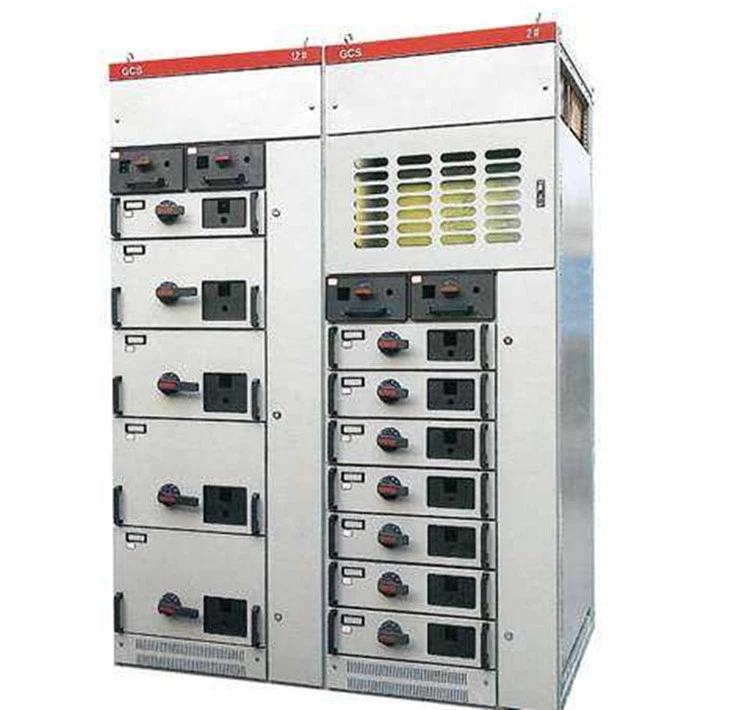

	Výsuvný spínací přístroj GCS LV
S.N.	Specifikace	Ano/Ne/Pokud existuje
	Elektrický panel (nízkonapěťový výsuvný rozvaděč)
	Výrobce
	Značka
	Typ/Model	GCS
	Země původu
1	Popis funkce
1.1	Jedná se o skupinu nízkonapěťových výsuvných skříní, které lze snadno a bezpečně ovládat.
2	Provozní požadavky
2.1	Elektrické napájení lze odpojit ručně i automaticky při přetížení a zkratu.
3	Konfigurace systému
3.1	Výsuvná skříň nízkonapěťového rozváděče se všemi základními komponenty a měděnou přípojnicí
4	Technické specifikace	Hodnocení
4.1	Jmenovité napětí hlavního obvodu	400V
4.2	Jmenovitá frekvence	50 Hz
4.3	Jmenovité izolační napětí	690V (1000V)
4.4	Maximální pracovní proud hlavní přípojnice (měď)	1000A
4.5	Jmenovitý výdržný proud hlavní přípojnice	100 KA/1s
4.6	Úroveň ochrany	IP40
4.7	Pracovní režim	Manuální a Automatické
4.8	Typ kovové zásuvky	8E nebo 16E nebo Ekvivalent
4.8.1	Zásuvka 400A	1 č.
4.8.2	Zásuvka 300A	1 č.
4.8.3	Zásuvka 250A	1 č.
4.8.4	Zásuvka 200A	2 č.
4.8.5	Zásuvka 150A	2 č.
4.8.6	100A zásuvka	2 č.
4.9	Vnější rozměr	Cca. (80 cm x 105 cm x 220 cm)
4.10	Každá zásuvka musí mít 3-digitální nebo analogový ampérmetr pro individuální měření 3-fázového (RYB) proudu
4.11	Přípojnice musí být měděná třífázový čtyřvodič s ochranným uzemněním (R,Y,B,N,PE).
4.12	MCCB by měl být vysoce kvalitní a citlivý
4.13	Ovládání zásuvek musí být snadné a hladké.
4.14	Rukojeť zásuvky musí být vysoce izolovaná a pevná
4.15	Vnější rozměr by měl přibližně odpovídat (80 cm x 105 cm x 220 cm)
4.16	Vnější design a barva by měly odpovídat designu, jak je znázorněno na obrázku
5	Zásobník přípojnic
5.1	Přípojnicový žlab musí být instalován v horní části oddílu funkční jednotky a do žlabu lze umístit připojovací vedení a společný napájecí kabel.
5.2	Požadovaný počet přípojnic by měl být připojen ze stávajícího systému k instalované skříni pomocí matice-šroubu/systému přípojnicového kanálu podle požadavku
6	Příslušenství, náhradní díly a spotřební materiál



POKUD POTŘEBUJETE VÍCE PODROBNOSTÍ, NEVÁHEJTE NÁS KONTAKTUJTE
