Panel elektrického rozvaděče NN

Elektrický rozváděč GCK LV Skládá se ze skříně rozvodného centra (PC) a centra řízení motoru (MCC). Je vhodný pro energetické uživatele, jako jsou elektrárny, rozvodny, průmyslové a důlní podniky atd., jako rozvodný systém s AC 50Hz, maximální pracovní...

Odeslat dotaz

Popis

Elektrický rozváděč GCK LV

Skládá se ze skříně rozvodného centra (PC) a řídicího centra motoru (MCC). Je vhodný pro energetické uživatele, jako jsou elektrárny, rozvodny, průmyslové a těžařské podniky atd., jako rozvodný systém s AC 50Hz, maximálním pracovním napětím do 660V a maximálním pracovním proudem do 3150A. Používá se pro přeměnu energie a řízení distribuce elektrické energie, řízení motoru a zařízení pro distribuci elektrické energie pro osvětlení.

Funkce:

Tento produkt má výhody vysoké vypínací schopnosti, dobré dynamické a tepelné stability, pokročilé struktury, praktického elektrického schématu, libovolné kombinace různých jednotek schématu, úspory podlahové plochy, krásného vzhledu, vysoké úrovně ochrany, bezpečnosti a spolehlivosti a pohodlné údržby.

Technické parametry

Sr.	Obsah		Jednotka	Hodnota
1	Jmenovitý provozní Vbltage		V	380/690
2	Jmenovité izolační napětí		V	660/1000
3	Jmenovitá frekvence		Hz	50
4	Hlavní autobusový bar	Jmenovitý proud	A	<>
		Jmenovitý krátkodobý výdržný proud (ls)	kA	<>
		Jmenovitý špičkový výdržný proud	kA	<>
5	Distribuční sběrnice	Jmenovitý proud	A	<>
		Jmenovitý krátkodobý výdržný proud (ls)	kA	<>
		Jmenovitý špičkový výdržný proud	kA	<>
6	Imin Aux. obvod Frekvence Výdrž napětí v lmin		kV	2
7	Jmenovité impulzní výdržné napětí		kV	8
8	Stupeň ochrany		IP	IP54 až IP54
9	Elektrická vůle		mm	>10
10	Plazivá vzdálenost		mm	>12.5
11	Úroveň přepětí		-	III/IV
12	Třída znečištění		-	3

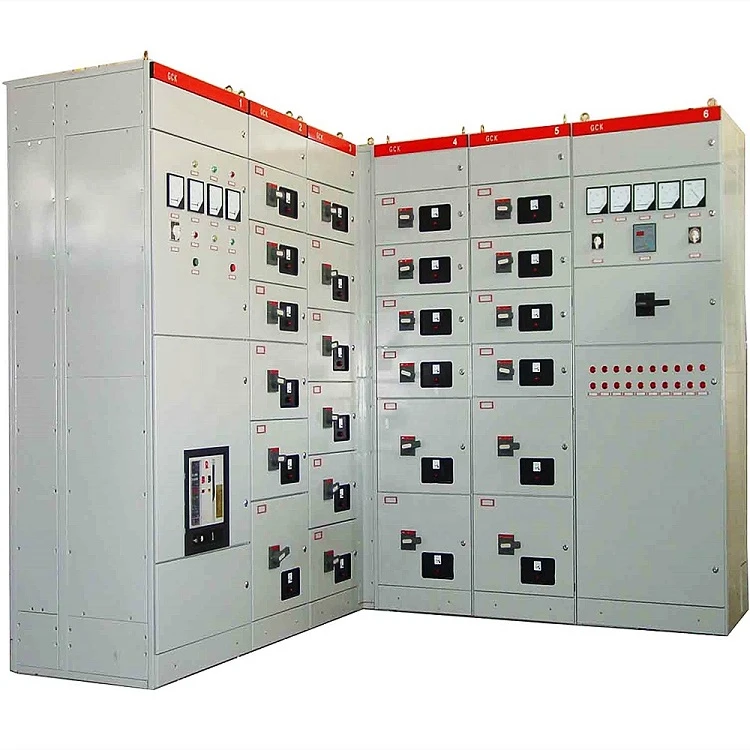

LV Electrical Switchgear Panel

LV Electrical Switchgear Panel Price

Speciální tipy

1. Při instalaci tohoto produktu by měla být vodorovná čára mezi skříněmi pevně a spolehlivě spojena.

2. Dveře tohoto výrobku mají funkci blokování s hlavním vypínačem, to znamená, že dveře lze otevřít pouze při vypnutém napájení. Dalšími stranami tohoto produktu jsou šroubové těsnící desky, které nemají žádnou funkci blokování s hlavním vypínačem. Při demontáži bočního panelu tohoto výrobku za účelem kontroly se proto ujistěte, že jste odpojili napájení.

3. Neprofesionálové by neměli otevírat skříň za účelem údržby a kontroly.

Certifikáty

High Voltage Electrical Distribution Board

Balení a doručení

Obecně budeme používat dřevěné obaly vhodné pro přepravu na dlouhé vzdálenosti, jako je námořní přeprava. Můžeme také přizpůsobit speciální balení podle požadavků zákazníka.
