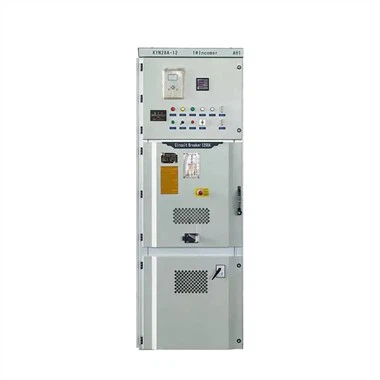

Rozvaděč KYN28 Metal Clad Panel 50HZ 33kv

KYN28 kovový plátovaný panel 50HZ 33kv rozváděč









Co je to vysokonapěťový rozváděč

1, Materiál tělesa rozvaděče vysokého napětí

1. Ocelový plech nebo úhelník válcovaný za studena (používaný pro svařovací skříně);

2. Hliníkový pozinkovaný ocelový plech nebo pozinkovaný ocelový plech (používá se pro montáž skříní)

3. Deska z nerezové oceli (nemagnetická)

4. Hliníková deska (nemagnetická)



2, Funkční jednotky vysokonapěťových rozvaděčů:

1. Místnost hlavní přípojnice (obecně uspořádaná do dvou struktur: "kolíček" nebo "1")

2. Místnost s jističem

3. Kabelovna

4. Reléová a přístrojová místnost

5. Malá přípojnicová místnost v horní části skříně

6. Sekundární svorkovnice

3, Funkce rozváděče

Rozváděč má funkce, jako jsou nadzemní přívodní a odchozí vedení, kabelové přívodní a odchozí vedení a připojení přípojnic.



4, Složení rozváděče

Rozváděč by měl splňovat příslušné požadavky normy GB3906-1991 „3-35 kV AC Metal Enclosed Switchgear“, skládající se ze dvou částí: těla skříně a jističe. Korpus skříně se skládá z pláště, elektrických komponentů (včetně izolačních dílů), různých mechanismů, sekundárních svorek a elektroinstalace.



5, Klasifikace

Podle způsobu instalace jističů

Podle způsobu instalace jističů se dělí na typy pohyblivé (ruční vozík) a pevné

1. Mobilní nebo ruční vozík (reprezentovaný Y): označuje, že hlavní elektrické komponenty uvnitř skříně (jako jsou jističe) jsou instalovány na výsuvném ručním vozíku. Díky dobré zaměnitelnosti skříní ručního vozíku může výrazně zlepšit spolehlivost napájení. Mezi běžně používané typy ručních vozíků patří izolační ruční vozík, měřící ruční vozík, ruční vozík s vypínačem, ruční vozík PT, ruční vozík s kondenzátorem a použitý variabilní ruční vozík.

2. Pevný typ (reprezentovaný G): označuje, že všechny elektrické komponenty uvnitř skříně (jako jsou jističe nebo zátěžové spínače) jsou instalovány v pevném typu a pevné rozvodné skříně jsou relativně jednoduché a ekonomické.

Podle místa instalace

Dělí se na vnitřní a venkovní podle místa instalace

(1) Pro vnitřní použití (znázorněno N): označuje, že může být instalováno a používáno pouze uvnitř;

(2) Pro venkovní použití (označeno W): znamená, že může být instalován a používán venku.



6, Podle struktury skříně

Podle konstrukce skříně jej lze rozdělit do čtyř kategorií: kovový uzavřený pancéřový rozváděč, kovový uzavřený intervalový rozváděč, kovový uzavřený skříňový rozváděč a otevřený rozváděč

(1) Hlavní součásti kovových uzavřených pancéřových rozváděčů (označených písmenem K), jako jsou jističe, transformátory, přípojnice atd., jsou příslušně instalovány v uzemněných kovových přepážkách oddělených kovovým uzavřeným rozváděčem.

(2) Kovový uzavřený poliový rozváděč (znázorněný písmenem J) je podobný pancéřovanému kovovému uzavřenému rozváděči v tom, že jeho hlavní elektrické součásti jsou také instalovány v oddělených oddílech, ale mají jednu nebo více nekovových přepážek, které splňují určitou úroveň ochrany. .

(3) Kovový uzavřený skříňový rozváděč (znázorněný písmenem X) Skříň rozváděče je kovový uzavřený rozváděč.

(4) Rozváděč otevřeného typu bez požadavků na úroveň ochrany, přičemž některé části skříně jsou otevřeným rozváděčem.



7, Pět preventivních opatření pro rozváděče vysokého napětí

1. Po sepnutí kabiny vakuového vypínače uvnitř vysokonapěťového rozvaděče ve zkušební poloze nemůže vypínač kabiny vstoupit do pracovní polohy. (Zabránit uzavření zátěže)

2. Když je uzemňovací spínač uvnitř vysokonapěťového rozváděče v poloze zavřeno, nelze zapnout jistič automobilu. (Zabraňte uzavření uzemňovacím vodičem)

3. Po sepnutí vakuového vypínače uvnitř vysokonapěťového rozváděče se zadní dvířka panelu a skříně uzamknou mechanickým zařízením na uzemňovacím noži. (Aby se zabránilo náhodnému vstupu do živých oddílů)

4. Vakuový jistič uvnitř vysokonapěťového rozváděče je během provozu sepnutý a uzemňovací spínač nelze uvést do provozu. (Zabraňte živému zavěšení zemnících vodičů)

5. Vakuový jistič uvnitř vysokonapěťového rozváděče nemůže opustit pracovní polohu trolejového jističe, když pracuje a zavírá. (Aby se zabránilo nabitým brzdám nožů)



Servisní podmínky

◎ Okolní teplota vzduchu: -15 stupňů ~ plus 40 stupňů ;



◎ Relativní vlhkost: Denní průměr 95 procent a denní průměr tlaku vodní páry < 2,2 kPa;

◎ Měsíční průměr «90 procent a měsíční průměr tlaku vodní páry < 1,8 kPa;

© Nadmořská výška: ^1000m;

◎ Seismická intenzita: ne více než Ms8.

◎ Okolní vzduch by neměl být znečištěn korozivním nebo hořlavým plynem nebo výpary;

◎ Žádné zjevné vibrace;

Hlavní technické parametry
Jmenovité napětí	.....................................	kV	3.6,7.2,12
Jmenovitá frekvence	.....................................	Hz	50
Jmenovitý proud jističe	.....................................	A	630/4000
Jmenovitý proud rozváděče	.....................................	A	630/4000
Jmenovitý krátkodobý výdržný proud (4S)	.....................................	kA	20,25,31.5,40
Jmenovitý špičkový výdržný proud (špičkový)	.....................................	kA	50,63,80,100
Jmenovitý zkratový vypínací proud	.....................................	kA	20,25,31.5,40
Jmenovitá úroveň izolace 1min výdržné napětí napájecí frekvence	Pól k pólu, pól k zemi	kV	24,32,42
	Mezi otevřenými kontakty	Kv	24,32,48
Odolné napětí bleskového impulsu (špičkové)	Pól k pólu, pól k zemi	kV	40,60,75
	Mezi otevřenými kontakty	kV	46,70,85
Kryt má IP4X a je IP2X, když jsou otevřeny dveře komory a dveře komory vypínače



Funkce



1: PŘÍSNÝ ochranný krok k zajištění osobní bezpečnosti



2: Kabelovnu lze instalovat až 9 jednožilových kabelů



3: Pro ruční vozík budou stanoveny provozní a testovací polohy a obě polohy jsou vybaveny bezpečným a spolehlivým polohovacím zařízením a zobrazovacím zařízením



4: Skříň je kompletně sestavena z hliníkového a pozinkovaného ocelového plechu, které jsou opracovány a ohnuty obráběcím strojem a poté sešroubovány.



5: Má vysokou mechanickou pevnost a je zajištěna jeho čistota a krása.



6: Dveře rozvaděče jsou postříkány plastem, mají také silnou odolnost proti nárazu a ochranu proti korozi.



7: Primární spínač může být vybaven vakuovým vypínačem VD4 a zátěžovým vypínačem řady C3 od ABB, různé domácí vakuové vypínače (jako VS1, VH1, VK, ZN28) mohou být také poskytnuty namísto stejných zahraničních produkty.



8: Přední dveře jsou instalovány s pozorovacím oknem pro kontrolu provozního stavu komponent uvnitř místnosti



Q5: Je k dispozici OEM/ODM?

A: Ano, je! Naše produkty lze přizpůsobit. Máme konstrukční a inženýrské týmy, můžeme přizpůsobit produkty podle výkresu nebo požadavků zákazníků.



Q6: Jste výrobce nebo obchodní společnost?
Odpověď: Jsme továrna, Jako 100% profesionální výrobce s 20letými zkušenostmi výrobce bychom mohli vyrábět výrobky podle požadavků zákazníků a mohli bychom také 100% kontrolovat kvalitu výrobků.



Q7: Lze cenu vyjednat?

Odpověď: Ano, cena je smluvní. Může být změněn podle vašeho množství nebo balení



Q8: A co kontrola?

Odpověď: Máme celý kontrolní systém od surovin až po konečné produkty, včetně testu nárůstu teploty, testu typu zkušebního vodiče postřikem solí, testu mechanické životnosti.



Q9: Jaké jsou platební podmínky?

Odpověď: TT, Paypal, Western Union, obchodní záruka Alibaba a L / C jsou přijatelné. 30 procent T/T předem, 70 procent zůstatek před odesláním.



Q10: Jaká je služba nabízená společností?

Odpověď: Máme profesionální inženýrský tým, který dokáže navrhnout a vyvinout formu, aby dorazila na různé požadavky zákazníka.

Máme také prodejní tým, který nabízí dobré služby od předprodeje po poprodej.



Tento produkt je obvykle přizpůsoben.
Jsme výrobce a máme profesionální technické oddělení, které dokáže navrhnout a poskytnout řešení podle potřeb zákazníka.
Chcete-li získat konstrukční výkresy, kontaktujte naše prodejní pracovníky



Zde jsou příklady našich zákazníků pro vaši referenci

Zákazník Uzbekistánu

Datový list
1.1 710-512-01-Hlavní rozvodna MVS1
Příchozí spínací zařízení A01 B01 2
Žádná specifikace součástí Jednotka Množ. Výrobce
1 VCB
HVX12-50-31-F 275 mm
Nadmořská výška Menší nebo rovna 2000 m
Vypínací napětí DC220V
Závěrné napětí DC220V
Napětí zásobníku energie DC220V
Sada 1 Čína
2 VT JDZ-10 10KV/√3/0.1KV/√3 Sada 3 Čína
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Sada 3 Čína
4 Vysokonapěťová pojistka XRNP1-12 0.5A Pc 3 Čína
5 Bleskojistka HY5WZ-17/50 Set 3 Čína
6 Inteligentní ovládací panel WY-9008A Pc 1 Čína
7 Indikátor zkratu a zemního spojení EKL-4-1 Pc 1 China
8 Multifunkční elektrický nástroj PD666-3S3 380V 5A Pc 1 Čína
9 Primární eliminátor harmonických LXQ-12KV Pc 1 Fengyuan
10 Nabitý displej DXN-12Q Pc 1 Čína
11 Regulátor teploty a vlhkosti WY-CS-III Pc 1 Čína
12 Spojovací kus JY-2 Pc 3 China
13 Spojovací krabice PJ1 Pc 1 Čína
14 Držák měření Univerzální typ Pc 1 Čína
15 Signální žárovka ND16-22D/4 AC380V červená Pc 1 CHNT
16 Signální žárovka ND16-22D/4 AC380V zelená Pc 1 CHNT
