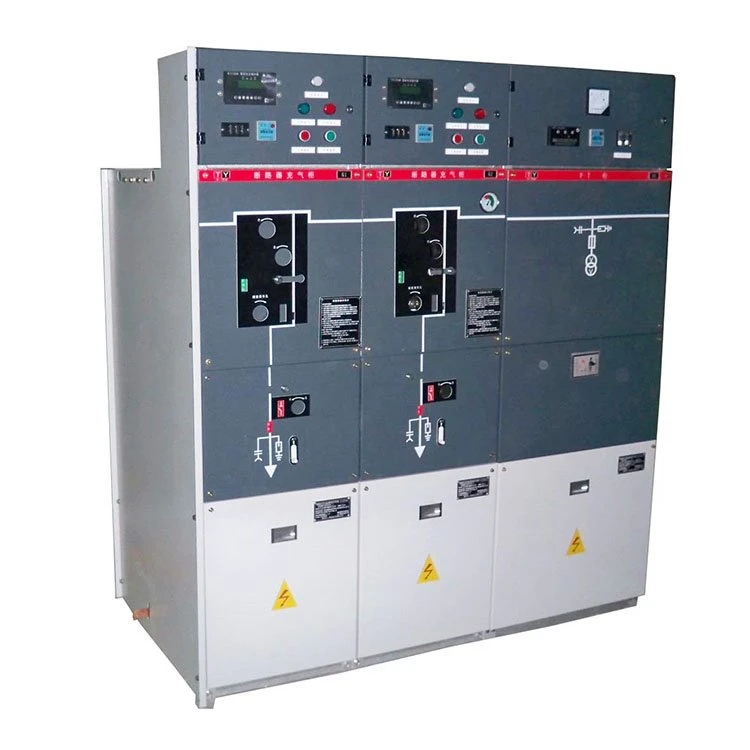

11kv venkovní plynová izolovaná prstencová hlavní jednotka
Kompaktní plynem izolovaný kompaktní rozváděč izolovaný plynem SF6 má modulární design s dokonalou jednotou pevné a flexibilní expanze, aby vyhovoval požadavkům koncových uživatelů nebo uzlů sítě a vyhověl požadavkům různých rozvoden energie, rozvoden rozvodny , a...
Popis
Kompaktní plynem izolovaný kompaktní rozváděč SF6 izolovaný plynem má modulární design s dokonalou jednotou pevného a flexibilního rozšíření, aby vyhovoval požadavkům koncových uživatelů nebo uzlů sítě a vyhověl požadavkům různých rozvoden energie, rozvoden rozvodny a kabely Potřeba odbočné skříně má vlastnosti kompaktní konstrukce, bezpečnosti a spolehlivosti, dlouhé životnosti a bezúdržbovosti.
Normální podmínky použití:
Nadmořská výška: ≤3000 metrů
Okolní teplota: nejvyšší teplota +55 ℃, nejnižší teplota -45 ℃
Vlhkost: Maximální průměrná relativní vlhkost: 24hodinové měření ≤95%, 1měsíční měření ≤90%
Odolnost proti zemětřesení: intenzita zemětřesení nepřesahuje 8 stupňů
Technická charakteristika:
Tlak plynu SF6 je 0,4 bar (relativní tlak) při 20 ° C
Roční míra úniku ≤ 0,25 ‰ / rok
Test ponoření do vody tlakem 0,3 baru pod vodou / 24 hodin
Zkouška elektrickým obloukem S hasicím přístrojem 20 kA / 1 s bez hasicího přístroje 16 kA / 1 s
Úroveň ochrany SF6 vzduchová komora IP67
Přípojnice:
Přípojnice 400mm2Cu ve spínací skříni
Zemnicí sběrnice rozvaděče 160mm2Cu průměr jednoho šroubu; M10
Plynová komora z nerezové oceli o tloušťce 2,5 mm
Pojistková vložka IP67, kryt rozvaděče IP4X
SF6 izolovaný prsten hlavní jednotka technické údaje:
| SafeRing | C-modul | F-modul | V-modul | ||||
| Odpojovač | Uzemňovač | Odpojovač pojistek | Následný uzemňovač | Vakuový vypínač | Uzemňovač / odpojovač | ||
| Jmenovité napětí | Kv | 12/17,5/24 | 12/17,5/24 | 12/17,5/24 | 12/17,5/24 | 12/17,5/24 | 12/17,5/24 |
| Jmenovitá frekvence | Hz | 50/50/50 | 50/50/50 | 50/50/50 | 50/50/50 | 50/50/50 | 50/50/50 |
| Odolné napájecí napětí | kV | 28/38/50 | 28/38/50 | 28/38/50 | 28/38/50 | 28/38/50 | 28/38/50 |
| Výdržné napětí bleskového impulzu | kV | 95/95/125 | 95/95/125 | 95/95/125 | 95/95/125 | 95/95/125 | 95/95/125 |
| Jmenovitý normální proud | A | 630/630/630 | 200 | 200/200/200 | |||
| Vypínací schopnosti: | |||||||
| aktivní zatížení | A | 630/630/630 | |||||
| uzavřená smyčka | A | 650/650/650 | |||||
| nabíjení kabelu mimo zátěž | A | 140/140/140 | |||||
| transformátor mimo zátěž | A | 20/20/20 | |||||
| zemní spojení | A | 205/160/160 | |||||
| nabíjení zemního kabelu | A | 117/91/91 | |||||
| zkratový vypínací proud | kV | 16/16/16 | |||||
| Výrobní kapacita | kV | 52,5/40/40 | 52,5/40/40 | 12,5/12,5/12,5 | 40/40/40 | 40/40/40 | |
| Krátkodobý proud | kV | 21/16/16 | 21/16/16 | 16/16/16 | 16/16/16 | ||

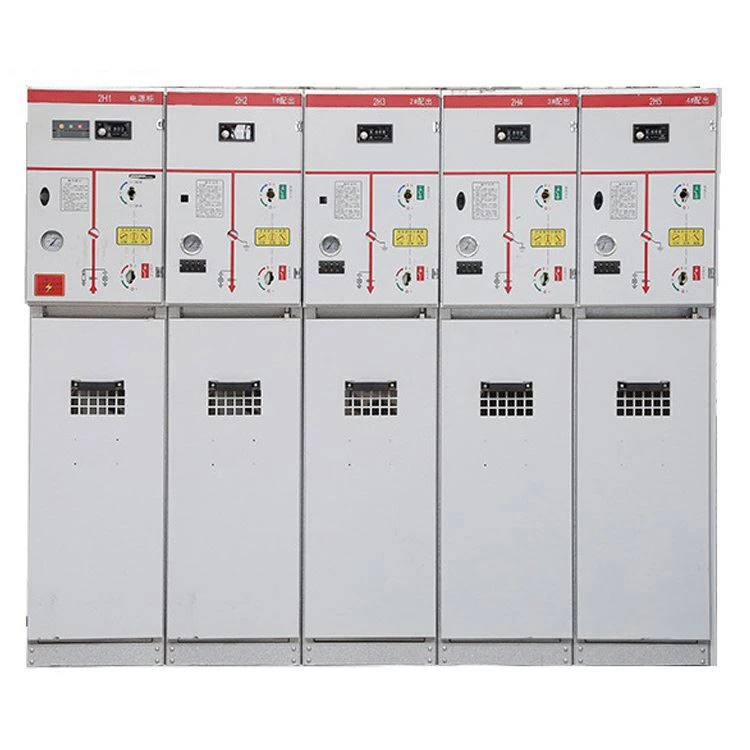

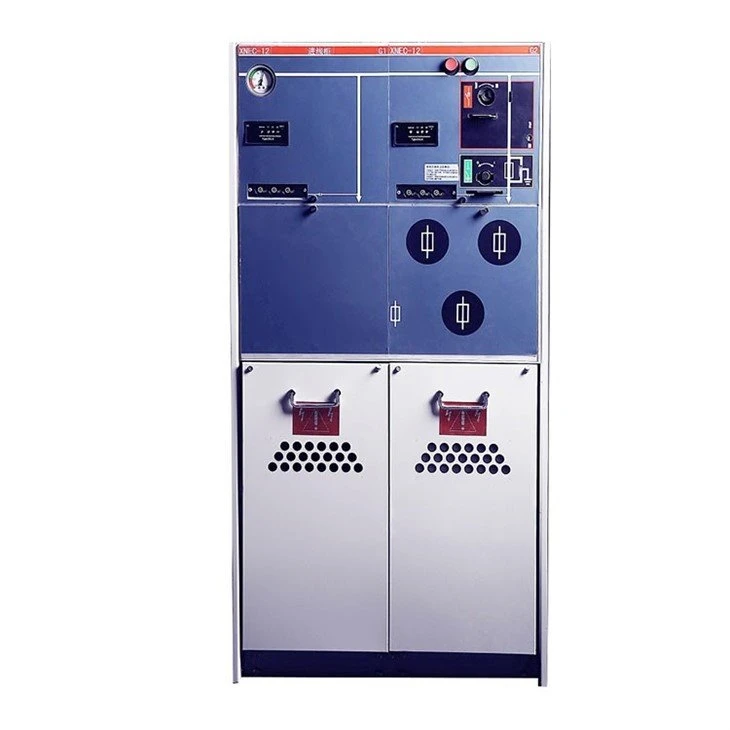

Podrobnosti:

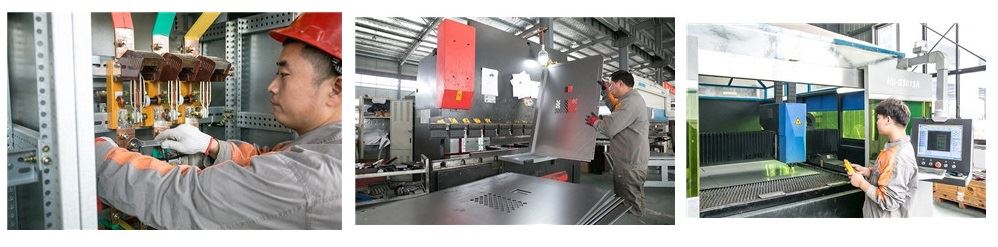

Továrna:
FAQ:
(1). Jak objednat produkty?
Zašlete název produktu, model a výkres a nechte nás potvrdit ten správný a doporučit a učinit dobrou nabídku.
(2). O dodací lhůtě a dodací lhůtě?
Obvykle je to 10-15 dní, pokud je množství velké, dodací lhůta se prodlouží.
