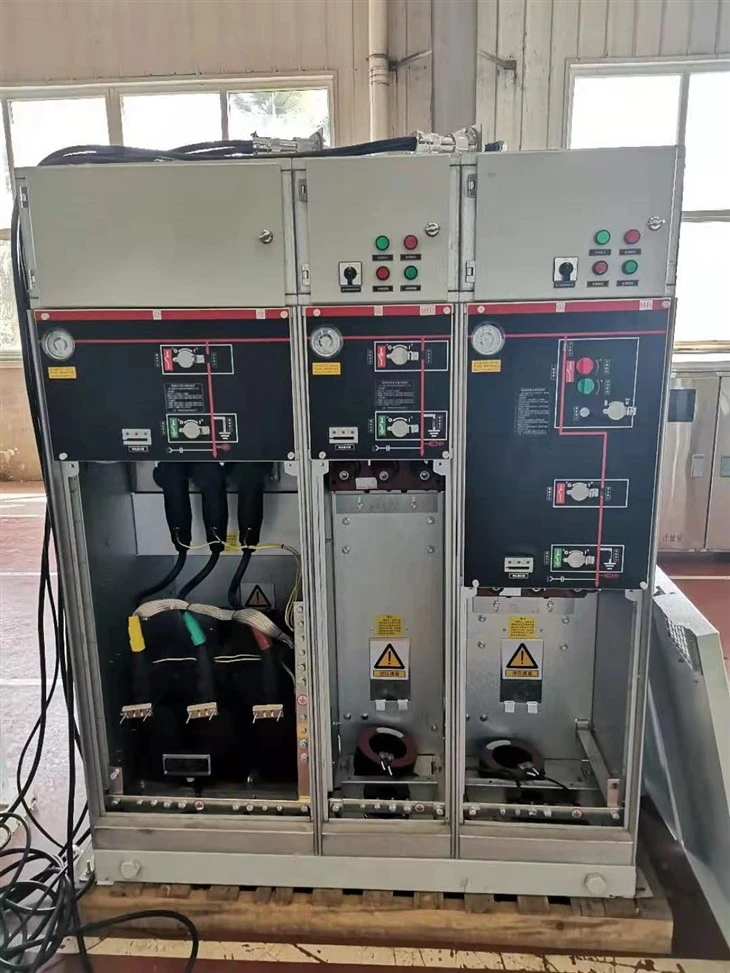

Izolační rozvodný rozvaděč Jednotka kruhové rozvodny SF6

Izolační rozvodný rozvaděč Jednotka kruhové rozvodny SF6

Vzduchem izolovaná kruhová síťová skříň - rozšiřitelná kruhová síťová skříň SF6, lze libovolně kombinovat, má malé rozměry, je bezpečná a spolehlivá a nevyžaduje údržbu.

Plyn SF6 se používá jako izolace a médium pro zhášení oblouku a metoda rotace oblouku s konstantním magnetickým polem zajišťuje silnou schopnost zhášení oblouku, dobrý výkon při vypínání, nízké přepětí, dlouhou elektrickou životnost a bezúdržbovou zhášecí komoru oblouku.

Kombinovaný elektrický spotřebič odpínač zátěže - pojistka má třípolohovou funkci, dokonalé utěsnění, spolehlivý ovládací mechanismus a aretaci.

Uzemňovací spínač má funkci zkratového sepnutí.

Korpus skříně je tvořen ražením a ohýbáním z hliníkového zinkového plechu, který je pevný a spolehlivý.

96hodinový test solné mlhy provedený institucí.

Izolovaná přípojnice hlavní přípojnice musí být oddělena kovovými přepážkami mezi skříněmi a nesmí vytvářet vířivé proudy. Oba konce přípojnice musí být utěsněny izolačním těsněním.

Na křižovatce hlavní sběrnice musí být přijata opatření k zamezení koncentrace elektrického pole a částečného výboje.

Kryt třídy pojistek zajišťuje izolační výkon rozvaděče bez koncentrace elektrického pole a částečného výboje.

Skříň kruhové sítě zahrnuje následující intervaly: interval spínání, interval sběrnice, interval kabelu, interval mechanismu a interval ochrany řízení

1) Spínač zátěže

Spínače zátěže mají určitou vypínací schopnost při zatížení, což znamená, že mohou být pod napětím, aby se otevřely a zavřely při nízkém zatížení, ale nelze je používat často. Obecně jsou zátěžové spínače vybaveny pojistkami a mají silnější schopnost zhášení oblouku než izolační spínače.

2) Izolační spínač

Když jistič odpojí obvod, odpojení odpojovacího spínače umožňuje jasné oddělení živých a mrtvých částí, které slouží jako pomocný spínač.

Vzhledem k nedostatku intuitivních externích indikátorů polohy kontaktu jističů a v některých případech nelze zaručit, že jejich indikace je v souladu s polohou kontaktu, je nutné použít oddělovací spínače k ​​jasnému oddělení pod napětím a části bez napětí.

Kromě toho má izolační vypínač určitou schopnost přirozeného zhášení oblouku, která se běžně používá pro vstup a odpojení slaboproudých zařízení, jako jsou napěťové transformátory a bleskojistky, a také pro spojení mezi jističem a několika zařízeními, takže spínání jističe přes oddělovací spínač flexibilnější a pohodlnější.

3) Jistič

Spínací zařízení, které může sepnout, přenést a odpojit proud za normálních podmínek obvodu a může sepnout, přenést a odpojit proud za abnormálních podmínek obvodu během stanovené doby.

4) Uzemňovací spínač

Používá se hlavně pro údržbu zařízení, aby se zabránilo náhlým výpadkům napájení během procesu údržby, oba konce zařízení pro údržbu musí být uzemněny.

Zemnicí spínač vysokonapěťové rozvodné skříně je obecně uzemněn na straně výstupní zátěže. Když opravujeme zátěžovou stranu vysokonapěťové rozvodné skříně (např. dotahování šroubů, demontáž kabelů apod.), musíme současně odpojit vypínač a sepnout uzemňovací vypínač rozvodné skříně. To může zabránit náhlým výpadkům napájení, aby způsobilo úraz elektrickým proudem, a také vybít zbývající energii, což přispívá k bezpečnosti údržby.

Kruhová hlavní jednotka utěsňuje všechny rozváděče v uzavřené nerezové skříni naplněné SF6. Venku nejsou žádné nechráněné části pod napětím a jedná se o plně uzavřený a plně izolovaný rozváděč. Neovlivňuje vnější prostředí, bezpečný a spolehlivý provoz.

Parametry produktu

Jmenovité napětí	12 kV
Jmenovitý proud	630A
Jmenovitý krátkodobý výdržný proud	20 kA, 4 s
Jmenovitý špičkový výdržný proud	50 kA
1min napájecí frekvence výdržné napětí	42 kV
Bleskový impuls vydrží napětí	75 kV
Úroveň ochrany	IP67

Ekologické předpoklady

(1) Vhodná nadmořská výška: Menší nebo rovna 2000 mVhodná

(2) Teplota: -40 stupňů ~ plus 55 stupňů relativní

(#) Vlhkost: Denní průměr Méně než nebo rovna 95 procentům, měsíční průměr Méně než nebo rovno 90 procentům

(4) Stupeň poškození způsobeného zemětřesením: nižší nebo rovný úrovni 8

Funkce

1) Plně izolované a plně utěsněné provedení, stupeň ochrany vzduchové skříně IP67.

2) Vybírejte materiály šetrné k životnímu prostředí. Po použití produktu lze většinu materiálů recyklovat.

3) Kompletní systém ochrany uzemnění pláště, blokovací a blokovací systém s pěti prevencemi.

4) Bezúdržbové provedení: Vysokonapěťová živá část je utěsněna v plynové skříni SF6, nevyžaduje údržbu a čištění.

5) Operační poloha je humanizovaná a síla je malá a akční postup je přiměřený.

6) Flexibilní rozšíření a široké použití

FOTO PRODUKTU

TOVÁRNÍ DÍLNA

OSVĚDČENÍ

BALENÍ A DORUČENÍ

VÝSTAVA

FAQ

Q5: Je k dispozici OEM/ODM?

A: Ano, je! Naše produkty lze přizpůsobit. Máme konstrukční a inženýrské týmy, můžeme přizpůsobit produkty podle výkresu nebo požadavků zákazníků.

Q6: Jste výrobce nebo obchodní společnost?
Odpověď: Jsme továrna, Jako 100% profesionální výrobce s 20letými zkušenostmi výrobce bychom mohli vyrábět výrobky podle požadavků zákazníků a mohli bychom také 100% kontrolovat kvalitu výrobků.

Q7: Lze cenu vyjednat?

Odpověď: Ano, cena je smluvní. Může být změněn podle vašeho množství nebo balení

Q8: A co kontrola?

Odpověď: Máme celý kontrolní systém od surovin až po konečné produkty, včetně testu nárůstu teploty, testu typu zkušebního vodiče postřikem solí, testu mechanické životnosti.

Q9: Jaké jsou platební podmínky?

Odpověď: TT, Paypal, Western Union, obchodní záruka Alibaba a L / C jsou přijatelné. 30 procent T/T předem, 70 procent zůstatek před odesláním.

Q10: Jaká je služba nabízená společností?

Odpověď: Máme profesionální inženýrský tým, který dokáže navrhnout a vyvinout formu, aby dorazila na různé požadavky zákazníka.

Máme také prodejní tým, který nabízí dobré služby od předprodeje po poprodej.

Tento produkt je obvykle přizpůsoben.
Jsme výrobce a máme profesionální technické oddělení, které dokáže navrhnout a poskytnout řešení podle potřeb zákazníka.
Chcete-li získat konstrukční výkresy, kontaktujte naše prodejní pracovníky

Zde jsou příklady našich zákazníků pro vaši referenci

Zimbabwští klienti

7.1	Harmonogram technické záruky: zavolejte hlavní jednotky
Položka	Popis	Jednotka	Požadavek	Garantovaná hodnota
1.0	Typ / model	-	Stát	RMU
2.0	Izolační médium	-	Vakuum /SF6	SF6
2.1	Přerušující médium		Vakuum /SF6	SF6
2.2	Ochrana transformátoru (pojistka/jistič)		jistič	jistič
3.0	Aplikační standard	-	IEC a BS	IEC
4.1	Jmenovité napětí	kV	11	11
4.2	Maximální jmenovité napětí	kV	12	12
4.3	Jmenovitá frekvence	Hz	50	50
4.4	Výkon Frekvence s pískovým napětím	kV	28	28
4.5	Impulsní výdržné napětí	KVp	95	95
5.0	Jmenovité proudové přípojnice	A	630	630
5.1	Jmenovitý proud kabelu (spínač)	A	630	630
5.2	Jmenovitý proud (T-OFF)	A	125	125
5.3	Jmenovitý proud pro jistič	A	125	125
6.0	Breaking Capacity
6.1	Uzavřená smyčka (kabelový spínač)	A	630	630
6.4	Zkratový vypínací proud	kA	20	20
6.5	Jmenovitá výrobní kapacita	kA	50	50
6.6	Jmenovitý Krátkodobý proud 3 sec	kA	20	20
7.0	Rozměry			CTC	CCTC
	Výška	mm		1950	1950
	Šířka	mm		1170	1545
	Hloubka	mm		750	750
8	Jsou RMU vyráběny v licenci, pokud ano, uveďte název společnosti			HENAN FENGYUAN POWER TECHNOLOGY CO.,LTD.
