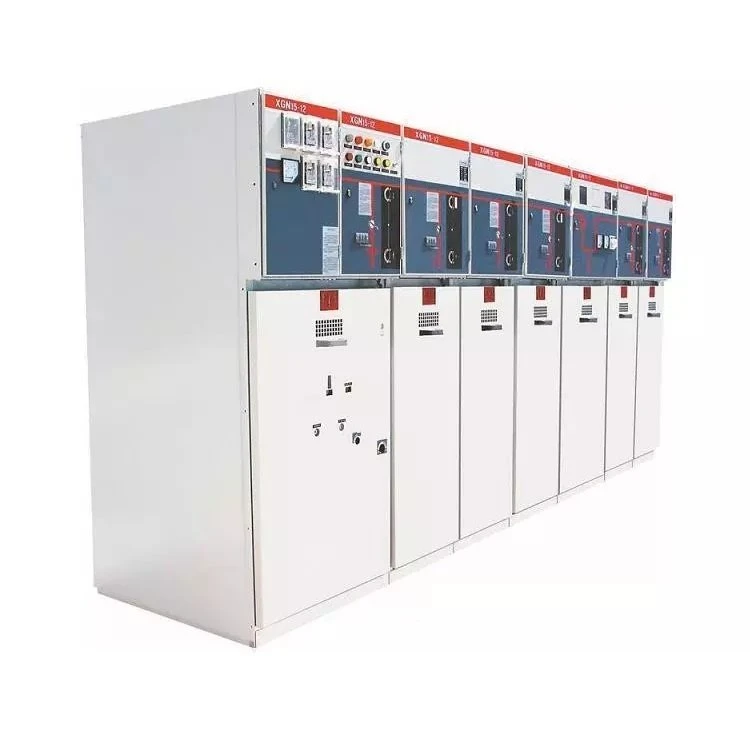

Plynem izolovaný kovový uzavřený rozváděč

Plynem izolovaný kovový uzavřený rozváděč

Naše nafukovací spínací skříňka s kovovým těsněním SF6 s plnou izolací prošla typovým testem národního okluzního elektrického testovacího centra. Široce používaný v distribučním systému 10KV/6K je preferovaným produktem přepínače pro různé uživatele v městských a venkovských oblastech.

rozvaděč je modulární režim jednotky, který lze kombinovat podle různých účelů. Kombinací pevných jednotek a rozšiřitelných jednotek tato rozvodna splňuje potřebu flexibilního použití kompaktních rozváděčů.

Skříň s nafukovacím kruhem SF6 je rozdělena na -nerozšiřitelné standardní konfigurace a rozšiřitelné standardní konfigurace. Díky kombinaci plného modulu a polovičního modulu a vlastní škálovatelnosti má mimořádně zvláštní flexibilitu. SF6 nafukovací kruhová skříň implementovaná ve standardu GB. Při stavu interiéru (20 stupňů) běží návrhová životnost více než 30 let.

Tento produkt se používá v tří{0}}fázovém střídavém proudu 10KV, 50Hz. Používá se v průmyslových a těžebních podnicích, výškových budovách, obytných čtvrtích, prefabrikovaných rozvodnách a dalších místech k otevírání a zavírání zátěžových proudů, poruchových proudů, řízení a ochrany vedení a distribučních transformátorů.

Vzduchem izolovaná kruhová síťová skříň je termín odpovídající kompaktní plynem izolovaná kruhová síťová skříň. V počátcích používaly vzduchem izolované kruhové síťové rozvaděče VEI vakuové nebo tlakové spínače zátěže, zátěžové spínače produkující plyn a další kruhové síťové rozvaděče. Později, s rozšířeným používáním SM6, se stal hlavním proudem vzduchem izolovaných kruhových síťových skříní. Stejně jako u jiných rozvaděčů vzduchových kruhových sítí byl zátěžový spínač nahrazen typem airbagu SF6, což znamená, že zátěžový a třípolohový spínač a uzemnění jsou instalovány uvnitř izolačního pláště z epoxidové pryskyřice. SF6 jako zhášecí a izolační médium

Vzduchem izolovaná kruhová síťová skříň - rozšiřitelná kruhová síťová skříň SF6, lze ji libovolně kombinovat, má malé rozměry, je bezpečná a spolehlivá a nevyžaduje údržbu.

Plyn SF6 se používá jako izolace a médium pro zhášení oblouku a metoda rotace oblouku s konstantním magnetickým polem zajišťuje silnou schopnost zhášení oblouku, dobrý vypínací výkon, nízké přepětí, dlouhou elektrickou životnost a bezúdržbovou zhášecí komoru oblouku.

Kombinovaný elektrický spotřebič pojistkový spínač zátěže - má třípolohovou funkci, dokonalé utěsnění, spolehlivý ovládací mechanismus a uzamykání.

Uzemňovací spínač má funkci uzavření zkratu{0}}.

Korpus skříně je tvořen ražením a ohýbáním z hliníkového zinkového plechu, který je pevný a spolehlivý.

96hodinový test solné mlhy provedený institucí.

Izolovaná přípojnice hlavní přípojnice musí být oddělena kovovými přepážkami mezi skříněmi a nesmí vytvářet vířivé proudy. Oba konce přípojnice musí být utěsněny izolačním těsněním.

Na křižovatce hlavní sběrnice musí být přijata opatření k zamezení koncentrace elektrického pole a částečného výboje.

Kryt třídy pojistek zajišťuje izolační výkon rozvaděče bez koncentrace elektrického pole a částečného výboje.

Skříň kruhové sítě zahrnuje následující intervaly: interval spínání, interval sběrnice, interval kabelu, interval mechanismu a interval ochrany řízení

1) Spínač zátěže

Spínače zátěže mají určitou vypínací schopnost při -zátěži, což znamená, že mohou být pod napětím, aby se otevřely a zavřely při mírném zatížení, ale nelze je používat často. Obecně jsou zátěžové spínače vybaveny pojistkami a mají silnější schopnost zhášení oblouku než izolační spínače.

2) Izolační spínač

Když jistič odpojí obvod, odpojení odpojovacího spínače umožňuje jasné oddělení živých a mrtvých částí, které slouží jako pomocný spínač.

Vzhledem k nedostatku intuitivních externích indikátorů polohy kontaktu jističů a v některých případech nelze zaručit, že jejich indikace je v souladu s polohou kontaktu, je nutné použít oddělovací spínače pro jasné oddělení částí pod napětím a bez napětí.

Kromě toho má oddělovací vypínač určitou schopnost přirozeného zhášení oblouku, která se běžně používá pro vstup a odpojení nízkoproudých zařízení, jako jsou napěťové transformátory a bleskojistky, stejně jako spojení mezi vypínačem a několika zařízeními, díky čemuž je spínání vypínače přes oddělovací vypínač flexibilnější a pohodlnější.

3) Jistič

Spínací zařízení, které může sepnout, přenést a odpojit proud za normálních podmínek obvodu a může uzavřít, přenést a odpojit proud za abnormálních podmínek obvodu během stanovené doby.

4) Uzemňovací spínač

Používá se hlavně pro údržbu zařízení, aby se zabránilo náhlým výpadkům napájení během procesu údržby, oba konce zařízení pro údržbu musí být uzemněny.

Zemnící spínač vysokonapěťové rozvodné skříně je obecně uzemněn na straně výstupní zátěže. Při opravách zátěžové strany vysokonapěťové rozvodné skříně (jako je utahování šroubů, demontáž kabelů atd.) musíme současně odpojit spínač a sepnout uzemňovací spínač rozvodné skříně. To může zabránit náhlým výpadkům napájení, aby způsobilo úraz elektrickým proudem, a také vybít zbývající náboj, což je výhodné pro bezpečnost údržby

Podmínky prostředí

(1) Vhodná nadmořská výška: Menší nebo rovna 2000 mVhodná

(2) Teplota: -40 stupňů ~ +55 stupňů Relativní

(#) Vlhkost: Denní průměr Méně než nebo rovno 95 %, měsíční průměr Méně než nebo rovno 90 %

(4) Stupeň poškození způsobeného zemětřesením: nižší nebo rovný úrovni 8

Technické vlastnosti

1. Vakuový jistič je vestavěného -typu a využívá vakuové zhášedlo, které je bezúdržbové- a má dlouhou životnost. Počet operací může dosáhnout 10 000krát.

2. Spínač zátěže nebo pojistka lze také zabudovat podle požadavků uživatele.

3. Přijměte pokročilý vědecký design, jednoduchou strukturu a úplnou ochrannou funkci.

4. U blokovacího zařízení je k dispozici 5 druhů oddělovacích spínačů, které zabraňují otevření a zavření zátěže.

5. Horní a dolní oddělovací spínače jsou vybaveny otočnými oddělovacími spínači s dvojitým{1}}přerušením

6. Horní a dolní oddělovací spínače používají otočné oddělovací spínače s dvojitým{1}}přerušením. Stupeň ochrany pláště: IP40, při otevírání dveří: IP20.

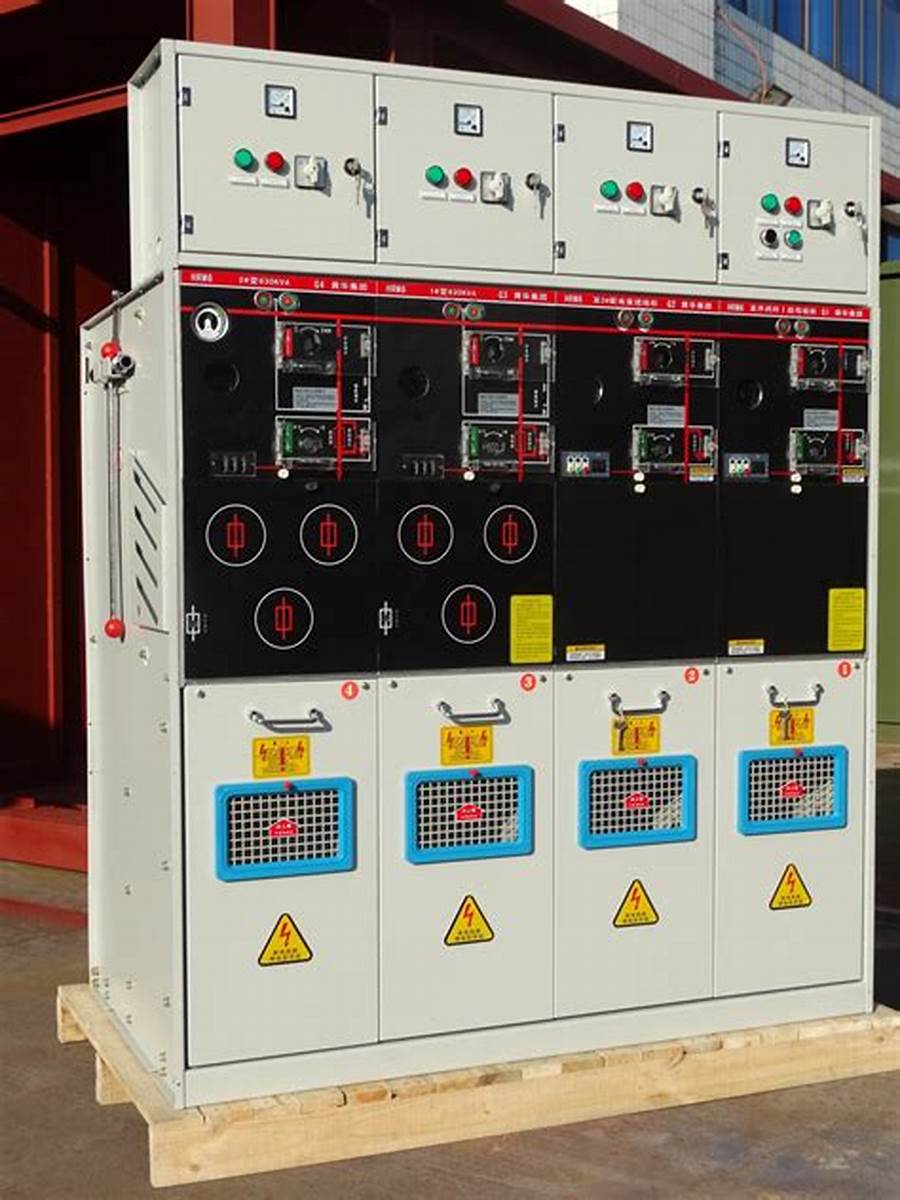

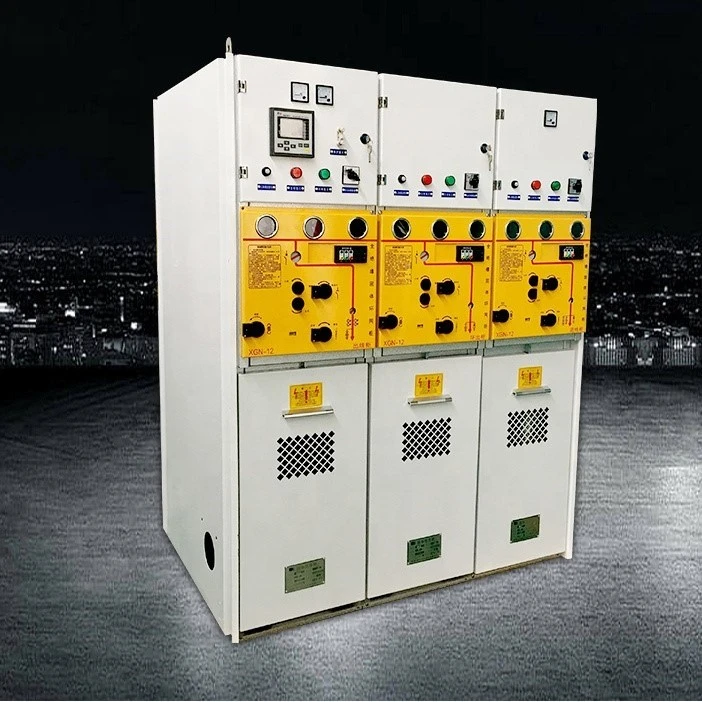

FOTO PRODUKTU

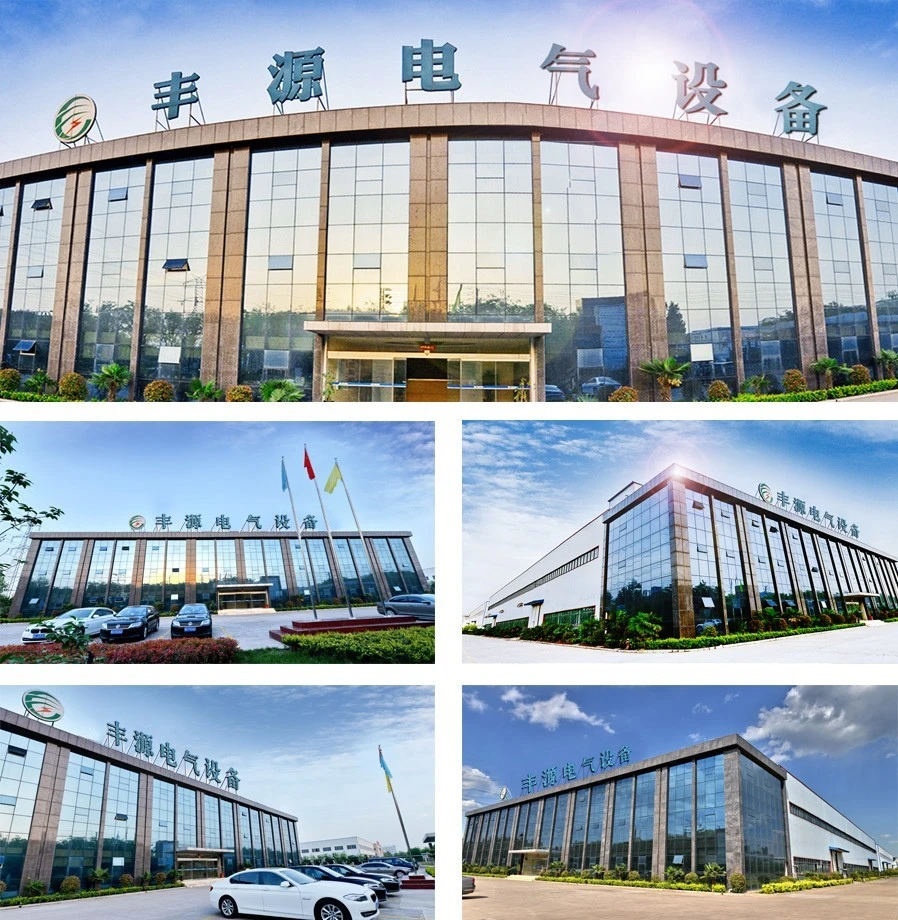

TOVÁRNA

Certifikáty

PŘEHLED SPOLEČNOSTI

VÝSTAVA

Balení a doručení

1. Balení plynem izolovaného kovového uzavřeného rozváděče splňuje požadavky specifikací pro balení výrobků a balení exportních výrobků splňuje požadavky technických podmínek pro balení vývozních výrobků.

2. Instalace plynem izolovaného kovového rozvaděče na místě se musí provádět zvedacím zařízením nebo vysokozdvižným vozíkem. Při manipulaci není dovoleno naklánění, inverze a prudké pohyby.

3. Plynem izolovaný kovový uzavřený rozváděč (ani s vnějším obalem) by neměl být skladován venku po dlouhou dobu, obvykle ne déle než jeden rok. Rozvaděče, které se delší dobu nepoužívají, by měly být skladovány v suchém a větraném vnitřním skladu.

Upozornění k objednání

Níže uvedené údaje poskytne uživatel při zadávání objednávky:

1. Schéma zapojení hlavního obvodu s uvedením technických parametrů každé součásti

2. Schéma pomocného obvodu

3. Tabulka vybavení

4. Půdorys

5. Ostatní výkresy a dokumenty pro speciální potřeby

Tento produkt je obvykle přizpůsoben.

Jsme výrobce a máme profesionální technické oddělení, které dokáže navrhnout a poskytnout řešení podle potřeb zákazníka.

Chcete-li získat konstrukční výkresy, kontaktujte naše prodejní pracovníky

Zde jsou příklady našich zákazníků pro vaši referenci

Zimbabwští klienti
