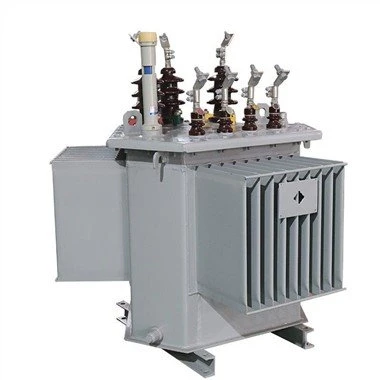

Spotřeba energie H59 Třífázový transformátor elektrické energie

Spotřeba energie H59 Třífázový transformátor elektrické energie







Olejové distribuční transformátory jsou jedním z důležitých zařízení v napájecích a distribučních systémech průmyslových a důlních podniků a občanských staveb. Snižují síťové napětí 10 (6) kV nebo 35 kV na napětí sběrnice 230/400 V používané uživateli. Tento produkt je vhodný pro AC 50 (60) Hz, maximální třífázová kapacita typového štítku 2500 kVA (jednofázový maximální výkon typového štítku 833 kVA, jednofázový transformátor se obecně nedoporučuje) a lze jej použít v interiéru (venku). Pokud je výkon 315 kVA nebo méně, lze jej nainstalovat na sloup. Okolní teplota není vyšší než 40 stupňů, ne nižší než -25 stupňů, maximální denní průměrná teplota je 30 stupňů, maximální roční průměrná teplota je 20 stupňů a relativní vlhkost není vyšší než 90 procent (okolní teplota je 25 stupňů), výška nesmí přesáhnout 1000 m. Pokud nesplňuje výše uvedené podmínky použití, měly by být provedeny příslušné úpravy kvóty v souladu s příslušnými ustanoveními GB6450-86.



historie vývoje



Transformátorový olej je kapalina na bázi ropy, která má potenciál ke spalování a má ekologické nevýhody. Vzhledem k vynikajícímu výkonu a nízké ceně transformátorového oleje však naprostá většina výkonových transformátorů stále používá transformátorový olej jako izolační a chladicí médium.



Koncem 19. století začaly transformátory používat transformátorový olej jako izolaci a chladicí médium, což vedlo ke vzniku transformátorů ponořených do oleje. Kromě bohatého přirozeného skladování a nízkých cen je transformátorový olej široce používán díky svým následujícím vlastnostem.



1) Při použití ve spojení s vláknitými materiály je izolační výkon dobrý, což může snížit izolační vzdálenost a snížit náklady.



2) Transformátorový olej má nízkou viskozitu a dobrý přenos tepla.



3) Může účinně chránit železné jádro a vinutí před vlivem vlhkosti ve vzduchu.



4) Chraňte izolační papír a lepenku před působením kyslíku, omezte stárnutí izolačních materiálů a prodlužte životnost transformátorů.



Kromě některých speciálních malých a středních transformátorů a plynových transformátorů velká většina velkých a středních transformátorů stále používá transformátorový olej jako chladicí a izolační médium.



Izolace transformátorů napuštěná transformátorovým olejem má stupeň tepelné odolnosti A a dlouhodobou provozní teplotu 105 stupňů.



klasifikace



Fázová diferenciace



Lze jej rozdělit na třífázové transformátory a jednofázové transformátory. V třífázových energetických systémech se obecně používají třífázové transformátory. Pokud je kapacita příliš velká a omezená přepravními podmínkami, lze v třífázových energetických systémech použít k vytvoření skupin transformátorů také tři jednofázové transformátory.



Diferenciace vinutí



Lze jej rozdělit na transformátory s dvojitým vinutím a transformátory s trojitým vinutím. Obvykle jsou transformátory transformátory s dvojitým vinutím, které mají dvě vinutí na železném jádru, jedno je původní vinutí a druhé je sekundární vinutí. Třívinutý transformátor je transformátor s větší kapacitou (nad 5600 kVA) používaný k propojení tří různých napěťových přenosových vedení. Ve speciálních případech existují i ​​transformátory Satons, které využívají více vinutí.



Strukturální klasifikace



Lze jej rozdělit na transformátory typu jádra a transformátory typu shell. Pokud je vinutí ovinuto kolem železného jádra, jedná se o transformátor s železným jádrem; Pokud je železné jádro obaleno kolem obvodu vinutí, jedná se o železný plášťový transformátor. Tyto dva se pouze mírně liší ve struktuře a nemají žádný zásadní rozdíl v principu. Výkonové transformátory jsou všechny typu se železným jádrem.



Transformátor se skládá hlavně ze železného jádra, vinutí, olejové nádrže, konzervátoru, izolačního pouzdra, přepínače odboček a plynového relé.



1. Železné jádro



Železné jádro je součástí magnetického obvodu transformátoru. Během provozu dochází ke ztrátě hystereze a ztrátě vířivých proudů k výrobě tepla. Pro snížení tepelných ztrát a snížení objemu a hmotnosti je železné jádro složeno z plechů z křemíkové oceli s orientovanou strukturou válcovaných za studena s vysokým koeficientem magnetické vodivosti menším než 0,35 mm. Podle uspořádání vinutí v železném jádru existují dva typy: typ jádra a typ pláště.



U velkokapacitních transformátorů, aby bylo zajištěno, že teplo generované ztrátou železného jádra může být během cirkulace plně odvedeno izolačním olejem, aby se dosáhlo dobrého chladicího účinku, jsou v železném jádru často instalovány chladicí olejové kanály .



2. Navíjení



Vinutí a železné jádro jsou obě hlavní součásti transformátoru. Vzhledem k odporu samotného vinutí nebo přechodovému odporu na spojích je z Jouleova zákona známo, že vzniká teplo. Vinutí proto nemůže po dlouhou dobu procházet proudem vyšším, než je jmenovitý proud. Navíc při průchodu zkratovým proudem vznikne na vinutí značná elektromagnetická síla a poškodí transformátor. Existují dva základní typy vinutí: soustředné a překrývající se.



Hlavní závady vinutí transformátoru jsou mezizávitové zkraty a zkraty na skříni. Mezizávitové zkraty jsou způsobeny především stárnutím izolace nebo mechanickým poškozením izolace při přetížení transformátoru a zkratem. Když hladina oleje uvnitř transformátoru klesne, což způsobí, že vinutí odkryje hladinu oleje, může dojít také ke zkratu mezi otáčkami; Navíc, když dojde k průchozímu zkratu, vlivem nadproudu se vinutí deformuje, což způsobí mechanické poškození izolace a také způsobí mezizávitové zkraty. Při mezizávitovém zkratu může proud uvnitř zkratového vinutí překročit jmenovitou hodnotu, ale celkový proud vinutí nesmí překročit jmenovitou hodnotu. V tomto případě bude působit plynová ochrana a v těžkých případech bude působit i zařízení diferenciální ochrany. Příčinou zkratu na plášti je také stárnutí izolace, vlhkost oleje, pokles hladiny oleje nebo blesk a přepětí během provozu. Navíc, když dojde k průchozímu zkratu, deformace vinutí v důsledku nadproudu může také způsobit zkrat pouzdra. Když dojde ke zkratu na plášti, jedná se obecně o působení plynového ochranného zařízení a ochranného uzemnění.



3. Palivová nádrž



Tělo (vinutí a železné jádro) olejového transformátoru je instalováno v nádrži naplněné transformátorovým olejem, která je svařena ocelovými pláty. Olejová nádrž středních a malých transformátorů se skládá z pláště skříně a krytu skříně. Tělo transformátoru je umístěno uvnitř pouzdra krabice a víko krabice lze otevřít, aby bylo možné vyjmout tělo za účelem údržby.



Klasifikace chlazení izolace



Lze jej rozdělit na transformátory ponořené do oleje a transformátory suchého typu. Pro zlepšení izolačních a chladicích podmínek jsou železné jádro a vinutí transformátoru společně ponořeny do olejové nádrže naplněné transformátorovým olejem. Ve speciálních situacích, jako jsou pouliční lampy a osvětlení dolů, se používají také suché transformátory.



Typ ponořený do oleje



1. Neuzavřené transformátory ponořené do oleje: zejména včetně S8, S9, S10 a dalších sériových výrobků, široce používané v průmyslových a těžebních podnicích, zemědělství a občanských budovách.



2. Uzavřené transformátory ponořené do oleje: především včetně S9, S9-M, S10-M a dalších sérií produktů, běžně používaných v místech s vysokým znečištěním ropnými látkami a chemickými látkami v ropném a chemickém průmyslu.



3. Utěsněné transformátory ponořené do oleje: dostupné hlavně v BS9, S9-, S10-, S11-MR, SH, SH12-M a dalších sériích produktů, mohou lze použít pro rozvod energie na různých místech, jako jsou průmyslové a těžební podniky, zemědělství a občanské stavby.



Kromě toho existují různé speciální transformátory pro specifické účely. Například vysokonapěťové transformátory pro testování, transformátory pro elektrické pece, transformátory pro svařování a transformátory pro tyristorové obvody, Transformátory napětí a proudové transformátory pro měřicí přístroje.





Výkonové charakteristiky



A. Nízkonapěťové vinutí olejových transformátorů má obecně válcovou strukturu s vinutím z měděné fólie, s výjimkou měděných drátů s malou kapacitou; Vysokonapěťové vinutí využívá vícevrstvou válcovou strukturu, která zajišťuje vyvážené rozložení ampérových závitů, nízký magnetický únik, vysokou mechanickou pevnost a vysokou odolnost proti zkratu.



b. Železné jádro a vinutí mají upevňovací opatření a upevňovací části, jako jsou výškové a nízkonapěťové vodiče zařízení, jsou vybaveny samosvornými maticemi proti uvolnění. Mají nezávislou strukturu jádra a odolají přepravním nárazům.



C. Cívka a železné jádro jsou vakuově vysušeny a transformátorový olej je filtrován a vstřikován pomocí vakuového procesu, aby se minimalizovala vlhkost uvnitř transformátoru.



d. Olejová nádrž obsahuje vlnité desky, které mají dýchací funkci pro kompenzaci změny objemu oleje způsobené změnami teploty. Proto tento výrobek nemá zásobník oleje, což samozřejmě snižuje výšku transformátoru.



E. V důsledku výměny olejové akumulační nádrže za vlnité plechy je transformátorový olej izolován zvenčí a účinně zabraňuje vstupu kyslíku a vody, což může vést ke snížení izolačního výkonu.



F. Na základě výše uvedených pěti výkonnostních bodů zajišťuje, že transformátor ponořený v oleji nevyžaduje výměnu oleje během normálního provozu, což výrazně snižuje náklady na údržbu transformátoru a prodlužuje jeho životnost.







Klíčové body výběru



Zatížit přírodu



1) Při velkém počtu primárních nebo sekundárních zátěží je vhodné instalovat dva nebo více transformátorů. Když je jeden z transformátorů odpojen, kapacita zbývajících transformátorů může pokrýt spotřebu elektrické energie primární a sekundární zátěže. 1, Sekundární zátěž by měla být co nejvíce koncentrovaná a neměla by být příliš rozptýlená.



2) Pokud je sezónní zátěž velká, měly by být instalovány speciální transformátory. Například zatížení klimatizací a mrazniček ve velkých občanských budovách a zatížení vytápění elektrickým vytápěním.



3) Pokud je koncentrované zatížení velké, měly by být instalovány speciální transformátory. Jako jsou velká topná zařízení, velké rentgenové přístroje, elektrické obloukové pece atd.



4) Pokud je světelná zátěž velká nebo použití sdíleného transformátoru pro napájení a osvětlení vážně ovlivňuje kvalitu osvětlení a životnost žárovky, lze nainstalovat vyhrazený osvětlovací transformátor. Obecně platí, že napájení a osvětlení sdílejí transformátor.



Prostředí použití



Za normálních středních podmínek lze zvolit transformátory ponořené do oleje nebo transformátory suchého typu, jako jsou nezávislé nebo připojené elektrické rozvodny pro průmyslové a důlní podniky, zemědělství a nezávislé elektrické rozvodny pro obytné oblasti. Mezi dostupné transformátory patří S8, S9, S10, SC (B) 9, SC (B) 10 atd.



Teplotní prostředí



① Udržujte dlouhodobou stabilitu při teplotě 220 stupňů



② Schopný vydržet krátkodobý provoz při teplotě 350 stupňů



③ Udržujte stabilní výkon v širokém rozsahu teplot a vlhkosti



④ Při teplotě 250 stupňů se neroztaví, nerozteče ani nepodporuje spalování



⑤ Při teplotě 750 stupňů se neuvolňují žádné toxické nebo korozivní plyny





Požadavky na instalaci



1. Základová dráha transformátoru by měla být vodorovná a olejový konzervátor by měl mít sklon 1-1,5 procenta.



2. Transformátory by měly být zesíleny.



3. Primární a sekundární přívody transformátoru by neměly způsobovat namáhání průchodky.



Plášť transformátoru je pevně spojen s neutrálním bodem a uzemňovacím zařízením a tvoří trojici 800 KVA (instalace plynového relé).





charakteristický

výhoda



1. Transformátorový olej má dobrou izolaci a tepelnou vodivost, zatímco transformátorový olej je levný.



2. Může vyřešit problém vysokokapacitního odvodu tepla a vysokonapěťové izolace v transformátorech.



nevýhoda



1. Transformátorový olej je hořlavý a při kontaktu s plameny může hořet a explodovat



2. Transformátorový olej je škodlivý pro lidské zdraví



3. Transformátorový olej je třeba pravidelně kontrolovat



4. Těsnicí výkon olejových transformátorů je špatný a měl by být stárnutý, což má za následek vážné úniky oleje na provozním místě, což ovlivňuje bezpečný provoz zařízení a také ovlivňuje životní prostředí



5. Úroveň izolace olejových transformátorů je nízká a jsou navrženy a vyrobeny podle izolace třídy A





Technický parametr



Převod : Transfo H61 20KV 160kVA B2

H61 Transformátor 15(20)kV 160kVA B2

Třífázový distribuční transformátor VN / NN s vinutím VN a NN vinuté měděné napájení P=160KVA
- Soulad: NFC 52 100 - 52 112 a 52 113 standard nebo ekvivalent v podstatě
- Přirozené chlazení: ONAN
- Nastavení VN napětí: vypnutím plus /- 5 procent v pěti (5) polohách
- Typ: na sloupku H61
- Jmenovitý výkon: 160KVA
- Primární jmenovité napětí: 20,000V ± 5 procent
- Sekundární napětí: 410V bez zátěže mezi fázemi / 240V mezi fází a nulou
- Frekvence: 50Hz
- Zkratové napětí: 4 procenta
- Ztráta naprázdno menší nebo rovna 300W
- Ztráta zátěže menší nebo rovna 2000W
- Spojka: Dyn11 s výstupním neutrálem
- Křížení VN a NN: v porcelánu



























Q5: Je k dispozici OEM/ODM?

A: Ano, je! Naše produkty lze přizpůsobit. Máme konstrukční a inženýrské týmy, můžeme přizpůsobit produkty podle výkresu nebo požadavků zákazníků.



Q6: Jste výrobce nebo obchodní společnost?
Odpověď: Jsme továrna, Jako 100% profesionální výrobce s 20letými zkušenostmi výrobce bychom mohli vyrábět výrobky podle požadavků zákazníků a mohli bychom také 100% kontrolovat kvalitu výrobků.



Q7: Lze cenu vyjednat?

Odpověď: Ano, cena je smluvní. Může být změněn podle vašeho množství nebo balení



Q8: A co kontrola?

Odpověď: Máme celý kontrolní systém od surovin až po konečné produkty, včetně testu nárůstu teploty, testu typu zkušebního vodiče postřikem solí, testu mechanické životnosti.



Q9: Jaké jsou platební podmínky?

Odpověď: TT, Paypal, Western Union, obchodní záruka Alibaba a L / C jsou přijatelné. 30 procent T/T předem, 70 procent zůstatek před odesláním.



Q10: Jaká je služba nabízená společností?

Odpověď: Máme profesionální inženýrský tým, který dokáže navrhnout a vyvinout formu, aby dorazila na různé požadavky zákazníka.

Máme také prodejní tým, který nabízí dobré služby od předprodeje po poprodej.





Tento produkt je obvykle přizpůsoben.
Jsme výrobce a máme profesionální technické oddělení, které dokáže navrhnout a poskytnout řešení podle potřeb zákazníka.
Kliknutím na tlačítko níže nám zašlete informace a naši prodejci vás budou kontaktovat, aby vám poskytli konstrukční výkresy



Zde jsou příklady našich zákazníků pro vaši referenci

pákistánští klienti

Datový list N stupeň 2-A: Transformátor H61 33 kV/400V 100 kVA

OZNAČENÍ	JEDNOTKY S	KONKRÉTNÍ ÚDAJE	ÚDAJE KANDIDÁTŮ
Výrobce		Bude uvedeno
Referenční standard		IEC 60076
Typ		Fáze
Káď		Hermetický
Provedení		Tropické
Dielektrikum		Olej bez PCB
Instalace		Na tyči
Provozní okolní teplota	stupeň	45
Jmenovitá frekvence	Hz	50
Jmenovitý výkon	Kva	100
Jmenovité primární napětí	Kv	33
Stupeň izolace přiřazený základní škole	Kv	36
Počet fází na základní škole		03
Sekundární napětí	V	400/230
Rozsah nastavení napětí na straně M při nezatíženém stavu	procent	±2.5
Spojka		Yzn11
Zkratové napětí	procent	4 - 4.5
Neutrální velikost pro jednu zátěž	procent	100
Maximální ztráty vakua	W	230 – 460
Ztráty v důsledku Maxi zatížení	W	1450 - 2350
Maximální teplota oleje v ustáleném stavu	stupeň	55
Maximální teplota vinutí v ustáleném stavu	stupeň	60
Navíjecí materiál		Elektrolytická měď
Maximální hladina hluku	DB	52
Podržení průmyslové frekvence 50Hz, 1 min	Kv	50 - 70
Odolnost proti rázové vlně (1,2/50 mikronů)	Kv	125 - 170
Chlazení		NA
Typový štítek		01
Připojení uzemnění		01
Rozměry Výška/šířka/hloubka	mm x mm x mm	1200 X 1050 X 710
Celková hmotnost transformátoru včetně oleje	Kg	400
Olejová hmota	Kg	90
MALOVAT
		Tropické a antikorozní
		Vrstvy
		Pořadač
		Barva
		Plány a technická schémata budou poskytnuty.



POKUD POTŘEBUJETE VÍCE PODROBNOSTÍ, NEVÁHEJTE NÁS KONTAKTUJTE
