Venkovní kombinovaná trafostanice

Venkovní kombinovaná rozvodna slouží k instalaci vysokonapěťového rozváděče, transformátoru, nízkonapěťového rozváděče atd. -v krabici. Je rozdělena na vysokonapěťovou -místnost, nízkonapěťovou -místnost a transformátorovnu, přičemž každý oddíl je oddělen přepážkou. Plášť rozvodny skříňového typu-je vyroben z nerezové oceli jako hlavní rám a může být vybaven osvětlením, ventilátory, termostaty atd.

Výhody produktu:

Venkovní kombinovaná trafostanice má vlastnosti silné kompletní sady, malé velikosti, kompaktní konstrukce, bezpečného a spolehlivého provozu, pohodlné údržby a pohyblivosti.

Použití produktu:

Venkovní kombinovaná transformovna je vhodná pro střídavé jmenovité napětí primární strany 12 kV, maximální výkon transformátoru je 1600 kVA a pracovní frekvence není větší než 50 Hz. Stanice je externě propojena kabely a lze ji ovládat zevnitř nebo zvenku. Používá se v městských-výškových budovách, městských a venkovských budovách, obytných čtvrtích, high{6}}zónách rozvoje technologií, malých a středních-továrnách, těžebních a ropných polích a dočasných staveništích atd. k příjmu a distribuci elektrické energie v rozvodných systémech.

1, Funkce a vlastnosti skříňové rozvodny

Rozvodna skříňového typu označuje venkovní distribuční zařízení, které instaluje vysokonapěťové a nízkonapěťové rozváděče a transformátory společně v uzavřené skříni. Hlavní funkcí je poskytnout potřebnou elektrickou energii pro uživatele vysokého-napětí nebo nízkého{2}}napětí. Má následující vlastnosti:

1. Malá stopa. Instalace rozvodny skříňového typu může ušetřit více než dvě-třetiny plochy pozemku ve srovnání s výstavbou rozvodny stejné velikosti.

2. Flexibilní kombinační metody. Struktura rozvoden skříňového typu je poměrně kompaktní, přičemž každá skříň tvoří samostatný systém, díky čemuž je kombinační metoda flexibilní a variabilní. Uživatel může libovolně kombinovat některé režimy podle aktuální situace, aby vyhovoval potřebám různých míst.

3. Krásný vzhled, snadné sladění s prostředím. Kryt boxu lze vybrat v různých barvách podle různých míst instalace, což usnadňuje koordinaci s okolním prostředím. Je zvláště vhodná pro hustě obydlené oblasti, jako jsou městské obytné komunity, stanice, přístavy, letiště, parky, zelené pásy atd. Lze ji použít jako pevnou rozvodnu nebo mobilní rozvodnu.

4. Nízké investice a krátký cyklus výstavby. Rozvodny skříňového typu snižují investice o 40 % až 50 % ve srovnání s konvenčními rozvodnami stejného rozsahu a cyklus výstavby a instalace lze výrazně zkrátit. Zároveň je také poměrně malá denní zátěž při údržbě rozvodny skříňového typu.

2, Typy rozvoden skříňového typu

1. Typ sestavy

Nainstalujte kompletní sadu vysokonapěťových a nízkonapěťových zařízení a transformátorů do kovových krabic a opusťte provozní chodby v rozvodných zařízeních vysokého a nízkého napětí. Tento typ skříňového transformátoru má velký objem a v dnešní době se používá jen zřídka.

2. Typ kombinovaného zařízení

Namísto použití stávající kompletní sady zařízení jsou vysokonapěťová a nízkonapěťová řídicí a ochranná elektrická zařízení přímo zabalena do krabice a tvoří celek. Konstrukce je považována za bezúdržbovou, bez provozních chodeb a malé krabice, známé také jako krabicové transformátory evropského stylu nebo běžné krabicové transformátory.

3. Jeden typ těla

Zjednodušte vysokonapěťová ovládací a ochranná zařízení a umístěte vysokonapěťová a nízkonapěťová distribuční zařízení a hlavní tělo transformátoru do nádrže transformátorového oleje dohromady, abyste vytvořili celek, menší, blízko olejovému transformátoru o stejné kapacitě, což je 1/3 evropského skříňového transformátoru. Také známý jako transformátor amerického stylu nebo kompaktní krabicový transformátor.

3, Struktura skříňové rozvodny

1. Konstrukce skříňového transformátoru evropského typu

(1) V Číně se běžně používají rozvodny evropského typu skříňového typu, se třemi částmi, z nichž každá se skládá z jedné místnosti a tvoří strukturu „mu“ nebo „kolíku“. Mezi běžně používané modely patří ZBW a XWB. Průřezová-schémata a schémata zapojení jsou znázorněna na obrázku GYPD00102003-1. Vysokonapěťová komora krabicového transformátoru evropského stylu je kruhový síťový, dvoulinkový nebo koncový spínač zátěže, s malým objemem a kompatibilitou s kruhovou síťovou skříní. Přijetí bezpečného a spolehlivého kompaktního designu s komplexní funkcí blokování proti chybnému provozu, vysokou spolehlivostí a pohodlným ovládáním a údržbou. Vysokonapěťová zařízení obecně používají kombinaci zátěžového spínače a pojistky. Pojistka je vybavena nárazovým tělesem. Po přepálení pojistky úderník zatlačí na uvolňovací mechanismus a současně přeskočí třífázový spínač zátěže, aby se zabránilo ztrátě fáze. Současně, pokud je použit elektrický ovládací mechanismus, může být implementována funkce automatizace distribuce. Kabelový vývod 10kV struktury kruhové sítě je vybaven indikátorem zemního spojení a senzorem nulové složky. Transformátory mohou být olejové nebo suchého typu s kabeláží D, yn11. Vzhledem k nepříznivému odvodu tepla lze použít přirozené větrání nebo horní nucené větrání. Nízkonapěťová-místnost je vybavena měřením a kompenzací jalového výkonu a sekundární okruh a počet odchozích linek lze navrhnout podle potřeb uživatelů, aby vyhovovaly různým potřebám. Vnější plášť je vyroben z ocelového plechu nebo slitinového plechu, s dvojitým-vrchním krytem a dobrou izolací. Vzhled a barvu lze sladit s prostředím. Vysokonapěťová komora, transformátorová komora a nízkonapěťová komora jsou odděleny do nezávislých oddílů přepážkami. Pro monitorování a údržbu jsou v každém oddělení instalována osvětlovací zařízení a spínač osvětlení je ovládán dveřmi.

2. Konstrukce skříňového transformátoru amerického typu

(1) Skříňový transformátor amerického typu sdílí vysokonapěťový spínač a transformátor ve stejné olejové nádrži. Mezi běžné modely skříňových transformátorů amerického stylu patří ZB1336, GE a COOPER. Struktura a zapojení jsou znázorněny na obrázcích GYPD00102003-2 a GYPD00102003-3.

Krabicový transformátor amerického stylu využívá plně utěsněnou a plně izolovanou strukturu s vysokou bezpečností. Lze jej použít pro kruhové sítě a terminály a vysoké napětí je řízeno čtyřpolohovým spínačem zátěže oleje typu T-nebo V-typu tří-fázového propojení

2) Transformátor využívá záložní pojistku zapojenou do série se zástrčkou{1}}pojistkou, která zajišťuje ochranu. Záložní pojistka je instalována uvnitř skříně a funguje pouze v případě, že dojde k vnitřní poruše fáze v transformátoru skříně, který se používá k ochraně vysokonapěťového vedení. Při zkratu nebo přetížení na sekundární straně se pojistka zasune do pojistky.

Vysokonapěťový kabel je připojen k objímce s dobrým izolačním výkonem, která je připojena ke konektoru kolenového kabelu, aby se utěsnila část pod napětím. Kolenová kabelová zástrčka je plně stíněná izolovaná zástrčka, kterou lze plně zapojit a odpojit, ekvivalentní zátěžovému spínači. Pokud je však připojen k místu zkratu, je třeba vyměnit kolénkovou zástrčku a objímku

4, Provoz skříňové rozvodny

1. Rozvodna skříňového typu by měla být umístěna na relativně vysokém místě, nikoli v nízko-položených oblastech, aby se zabránilo vniknutí dešťové vody do skříně a ovlivnění provozu zařízení. Při lití betonových plošin by měly být ponechány mezery na straně vysokého a nízkého napětí, aby se usnadnilo pokládání kabelů dovnitř a ven. Při hloubení základu, pokud narazí na zeminu vytvořenou nahromaděním odpadků nebo korozivní zeminy, musí být vykopán na pevnou zeminu, poté zasypán kvalitní zeminou a zhutněn a poté vyplněn třemi vrstvami zeminy nebo štěrku, aby byla zajištěna stabilita základu.

2. Uzemnění a nulové připojení rozvodny skříňového typu sdílejí společnou zemnící síť. Zemnící mřížka obecně používá metodu zarážení zemnících pilot ve čtyřech rozích základu a poté je spojuje jako celek. Mezi rozvodnou skříňového typu a uzemňovací mřížkou musí být dvě spolehlivá spojení. Po provozu je třeba pravidelně kontrolovat uzemnění, aby bylo zajištěno, že není uvolněné nebo zkorodované. Pravidelně měřte zemnící odpor, nepřesahující 4 Ω.

3. Rozvodna skříňového typu využívá hlavně chlazení s přirozenou cirkulací vzduchu. Proto by se kolem ní neměly hromadit nečistoty, zejména dveře trafostanice. Větrací otvory žaluzií by měly být také pravidelně odstraňovány, aby bylo zajištěno, že zařízení nepřekročí maximální povolenou teplotu.

Po vypnutí nízkonapěťového jističe by měla být před přenosem energie zjištěna příčina, aby se zabránilo rozšíření nehody.

5. Vysokonapěťová komora skříňového typu rozvodny by měla být vybavena bleskojistkami z oxidu zinečnatého a způsob instalace by měl být vhodný pro testování a výměnu.

6. Zařízení, jako jsou kruhové síťové spínače, transformátory, bleskojistky atd. v místnosti s vysokým-napětím, by měly být pravidelně kontrolovány a udržovány, měly by být včas odhalovány a odstraňovány závady a měly by být pravidelně prováděny preventivní testy izolace. Pokud je přerušena na dobu delší než 3 měsíce a je znovu uvedena do provozu, měla by být provedena kompletní projektová preventivní zkouška.

7. Chcete-li vyměnit vysokonapěťovou pojistku bez vypínací kapacity, musí být transformátor vypnutý a mechanické blokování musí být během provozu řádně uvolněno a musí být použita izolovaná ovládací tyč.

8. Všechny přívodní a odchozí kabelové otvory skříňového typu rozvodny by měly být utěsněny, aby se zabránilo vniknutí malých zvířat a způsobení nehod.

9. Musí mít výstražnou značku "nebezpečí vysokého napětí" a číslo typového štítku elektrického zařízení

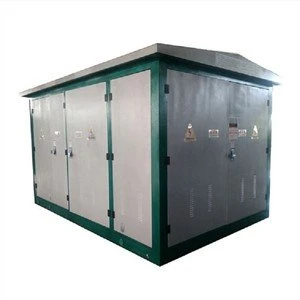

FOTO PRODUKTU

O naší společnosti:

1. Přímý prodej v továrně, konkurenceschopná cena, vynikající kvalita.

2. Přizpůsobený design, podpora OEM pro všechny objednávky.

3. Neexistuje žádné MOQ, malé objednávky jsou vítány.

4. Rychlé dodání, vzorové objednávky jsou vítány.

5. 1letá záruka, komplexní vylepšení systému zákaznických služeb.

6,15 let zkušeností s výrobou.

7. Máme silný výzkumný a vývojový tým a výrobní tým, abychom zajistili kvalitu vašich produktů.

Tento produkt je obvykle přizpůsoben.

Jsme výrobce a máme profesionální technické oddělení, které dokáže navrhnout a poskytnout řešení podle potřeb zákazníka.

Chcete-li získat konstrukční výkresy, kontaktujte naše prodejní pracovníky

Zde jsou příklady našich zákazníků pro vaši referenci

Zákazníci Kazachstánu
