GCS Nízkonapěťová výsuvná elektrická rozvaděčová skříň

Je vhodný pro rozvody elektrické energie v elektrárnách, ropném, chemickém průmyslu, hutnictví, textilním a výškovém stavebnictví.

Hlavní technické parametry

Jmenovité napětí	V	400,690
Jmenovité izolační napětí	V	6,601,000
Jmenovitý proud	A	400 až 6300
Jmenovitý proud příslušenství zásuvek	A	250,400,630
Jmenovitý zkratový proud	Ka	20 až 120
Izolace: Výkonová frekvence vydrží napětí	V	Hlavní okruh: 2500; Pomocný obvod 2000
Třída ochrany		IP30-IP54
Ovládací mechanismus		Ruční mechanismus; Elektrický mechanismus
Provozní napájení	V	DC:110 220; AC:110 220
Celkový rozměr (šířka * hloubka * výška)	milimetr	600(800,1000)x800(1000)x2200
Hmotnost	Kg	300 ~ 1000

Rysy:

1. Kompaktní design.

2. Vysoká konstrukční všestrannost a flexibilní montáž. Skříň je vyrobena z materiálu typu C s modulem 25 mm, který splňuje požadavky různých typů konstrukcí, úrovní ochrany a provozních prostředí.

3. Modulární konstrukce: Různé modulární jednotky představují standardní jednotky pro ochranu, provoz, transformaci, řízení, regulaci, měření nebo indikaci. Uživatelé si je mohou vybrat, aby sestavili, co chtějí.

4. Bezpečnost: Pro zvýšení bezpečnosti se používá velké množství vysoce pevných ohnivzdorných plastových dílů.

5. Vysoký technický obsah: hlavní parametry dosáhly mezinárodní technické úrovně.

6. Menší prostor: Vyšší úroveň miniaturizace, méně prostoru pro skladování a přepravu prefabrikovaných dílů.

7. Snadná montáž, není třeba složitých nástrojů.

Low Voltage Draw-out Electrical Switch Cabinet

Low Voltage Draw-out Electrical Switch Cabinet Price

Oznámení o objednávce

Objednávková smlouva obsahuje následující:

1. Úplný model výrobku obsahuje číslo schématu hlavního obvodu a číslo schématu pomocného obvodu.

2. Sekvenční schéma kombinace hlavního obvodového systému.

3. Elektrické schéma pomocného obvodu.

4. Seznam komponent ve skříni.

5. Nastavení parametrů, jako je napětí, proud a čas v obvodu.

6. Další zvláštní požadavky, které nejsou v souladu s běžným používáním výrobku.

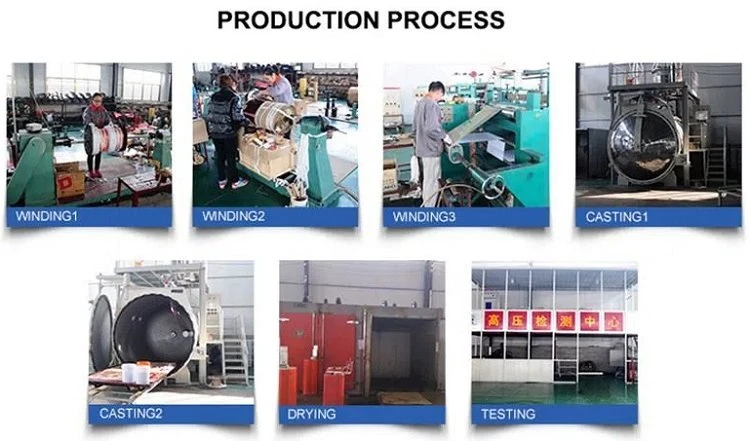

Technologický proces

High Voltage Switchgear

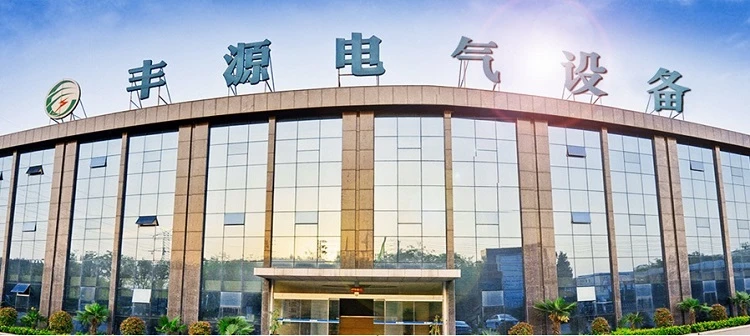

Profil společnosti

Henan Fengyuan Power Technology Co., Ltd. byla založena v roce 2010 se základním kapitálem 20 milionů juanů a sídlí v Jiyuan City, Henan, Čína.

Hlavními produkty jsou skříňové rozvodny, transformátory, KYN61-40.5, KYN28A-24, KYN28A-12, XGN2-10, vysokonapěťové rozvaděče HXGN-10, prstencová hlavní jednotka XGN, MNS, GCS, GGD, XL a další nízkonapěťová distribuční zařízení.
