Co Box Transformátor je potřeba pro nabíjecí stanici
Feb 19, 2024
Jaká krabicová trafostanice je potřeba pro nabíjecí stanici
Nejprve musíme pochopit, co je krabicový transformátor. Boxový transformátor je komplexní zařízení, které integruje transformátory, nízkonapěťová distribuční zařízení a vysokonapěťová distribuční zařízení a je široce používáno v energetických systémech. Jeho hlavní funkcí je snížit napětí vysokonapěťové elektrické sítě na napětí vhodné pro nabíjecí stanice a následně zvýšit napětí na 220 V nebo 380 V pro napájení nabíječek elektromobilů.
Jaký druh krabicového transformátoru tedy nabíjecí stanice potřebuje? Za prvé, výkon nabíjecí stanice je relativně malý, obvykle kolem několika tisíc wattů. Proto by měla být vhodně zvolena jmenovitá kapacita skříňového transformátoru. Obecně řečeno, pokud je výkon nabíjecí stanice kolem 3 kilowattů, lze zvolit 5 kilowattový skříňový transformátor; Pokud se výkon nabíjecí stanice pohybuje kolem 10 kilowattů, lze zvolit 15kilowattový krabicový transformátor.
Zadruhé, požadavek na napětí nabíjecí stanice také ovlivní výběr krabicového transformátoru. V současné době je nabíjecí napětí většiny elektromobilů 220V nebo 380V, takže by tomu mělo odpovídat napětí sekundární strany krabicového transformátoru. Pokud je výstupní napětí nabíjecí stanice 220V, lze zvolit skříňový transformátor s napětím sekundární strany 220V nebo 380V; Pokud je výstupní napětí nabíjecí stanice 380V, lze zvolit skříňový transformátor s napětím sekundární strany 380V.
Na výběr krabicového transformátoru bude mít opět vliv i instalační prostředí nabíjecí stanice. Například, pokud je nabíjecí stanice instalována venku, je nutné zvolit krabicový transformátor s dobrou deštiodolnou funkcí; Pokud je nabíjecí stanice instalována v suterénu, je nutné zvolit skříňový transformátor s dobrou protipožární funkcí
Nakonec musíme také zvážit kvalitu a poprodejní servis krabicového transformátoru. Vysoce kvalitní krabicový transformátor zajišťuje nejen bezpečný a stabilní provoz nabíjecí stanice, ale také efektivně prodlužuje životnost zařízení. Proto bychom při výběru krabicového transformátoru měli volit renomovanou značku a zajistit, aby výrobce poskytoval komplexní poprodejní servis.
Obecně platí, že krabicový transformátor požadovaný pro nabíjecí stanici by měl splňovat různé požadavky, jako je výkon, napětí a instalační prostředí. Pouze výběrem vhodného skříňového transformátoru lze zajistit běžný provoz nabíjecí stanice poskytující silnou výkonovou podporu pro vývoj elektrických vozidel.

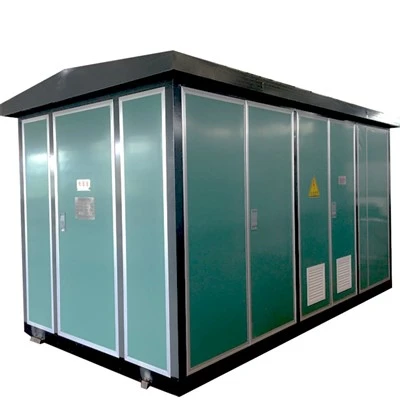

Fotografie produktů
Tento produkt je obvykle přizpůsoben.
Jsme výrobce a máme profesionální technické oddělení, které dokáže navrhnout a poskytnout řešení podle potřeb zákazníka.
Kliknutím na tlačítko níže nám zašlete informace a naši prodejci vás budou kontaktovat, aby vám poskytli konstrukční výkresy
Zde jsou příklady našich zákazníků pro vaši referenci
afghánští klienti
| TECHNICKÉ POŽADAVKY A CHARAKTERISTIKY ZAŘÍZENÍ | ||||
| Re:82 nastavuje kompaktní rozvodnu | ||||
| Položka- Ne. |
Rozpis technických údajů | Jednotka | Povinné (at 3000 m |
Nabízená data |
| Požadavky na systémová data | ||||
| 1.05.10 | Lankový měděný vodič pro uzemnění | |||
| Výrobce | - | |||
| Materiál | - | měď | ||
| Průřez | mm2 | >50 | ||
| Délka | m | >40 | ||
| 1.05.11 | Zemnící tyče | |||
| Výrobce | - | |||
| Typ | - | |||
| Materia! | - | |||
| Délka | m | |||
| Sekce na tyč | ks | |||
| 1.6 | Kompaktní rozvodny (možnost 1) | |||
| Výrobce | - | feng-jüan | ||
| Typ | - | Venkovní | ||
| Celková třída ochrany pro kompletní rozvodnu | - | IP 44 | IP 44 | |
| Materiál pouzdra | - | GI | ||
| Celkové rozměry (š x d x v) | ||||
| pro S/S s transformátorem 1x50 kVA | mm/mm/mm | 3000x1850x2150 | ||
| ■ pro S/S s transformátorem 1x100 kVA | mm/mm/mm | 3000x1850x2150 | ||
| pro S/S s transformátorem 1x160 kVA | mm/mm/mm | 3000x1850x2150 | ||
| • pro S/S s transformátorem 1x250 kVA | mm/mm/mm | 3000x1850x2150 | ||
| Celková hmotnost | ||||
| ■ pro S/S s transformátorem 1x50 kVA | Kg | 1000 kg. | ||
| ■ pro S/S s transformátorem 1x100 kVA | Kg | 1000 kg. | ||
| ■ pro S/S s transformátorem 1x160 kVA | Kg | 1000 kg. | ||
| ■ pro S/S s transformátorem 1x250 kVA | Kg | 1000 kg. | ||
| 1.6.1 | Spínací zařízení 20 kV | |||
| Výrobce | - | Chnt / Ekvivalent | ||
| Typ | - | Vnitřní RMU | ||
| Jmenovité napětí | Kv | 20 | 20 | |
| Maximální provozní napětí | Kv | 24 | 24 | |
| Jmenovitý proud | A | 400 | 400 | |
| Jmenovitý krátkodobý proud | Ka | 16 | 16 | |
| Jmenovité výdržné napětí napájecí frekvence | Kv | 50 | 50 | |
| Jmenovité impulzní výdržné napětí (špičková hodnota) | k-^ vrchol | 125 | 125 | |
| Izolační médium | SF6/vzduch | SF6/vzduch | ||
| Třída ochrany | lP4x | lP4x | ||
| Jmenovitý proud pojistky (pro skříň transformátoru) | ||||
| pro transformátor 50 kVA | A | 200 | ||
| pro transformátor 100 kVA | A | 200 | ||
| pro transformátor 160 kVA | A | 200 | ||
| pro transformátor 250 kVA | A | 200 | ||
| Rozměry rozvaděče | mm/mm/mm | Předloží se během podrobného Engg. | ||
| 1.6.2 | 0Rozvodná deska .4 kV | Chnt / Ekvivalent | ||
| Výrobce | - | |||
| Typ | - | Krytý | ||
