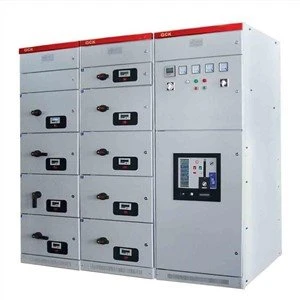

Nízkonapěťový výsuvný spínací přístroj GCK MNS

Oct 17, 2022

Třífázové nízkonapěťové elektrické rozvaděče MNS

Operační prostředí:

1)Okolní teplota:-10 stupňů – plus 40 stupňů;

2) Nadmořská výška: vysoké napětí menší nebo rovno 1000 metrů, nízké napětí menší nebo rovné 2500 metrů (technické oddělení navrhne speciálně, pokud překročí);

3) Relativní vlhkost: méně než nebo rovna 85 procentům

4) Seismická intenzita: menší nebo rovna magnitudě 8;

5Aplikujte na místa bez požáru, bez nebezpečí výbuchu, bez vážného znečištění, bez chemické koroze a bez prudkých vibrací.

NN rozvaděč

Výkonný standard:

GB7251 Kompletní sada nízkonapěťového rozvaděče a ovládacího zařízení

GB3906-2006 3,6kV~40,5kV AC kovový uzavřený rozváděč a ovládací zařízení

0Technický parametr nízkonapěťového rozváděče .4KV:

			Parametr
Jmenovité napětí		V	400	690
Jmenovité izolační napětí		V	690	1140
Jmenovité napětí odolnosti proti nárazu		V	6000	10000
Jmenovitá pracovní schopnost zkratu		kA	18~100	10~75
Jmenovitá maximální schopnost zkratu		kA	25~120	20~85
Jmenovitá frekvence		Hz	50/60
Jmenovitý proud		A	400,500,630,800,1000,1250,1600,2000,2500,3150,4000,5000,6300
Jmenovitý řídicí výkon		V	AC 110/220/380,DC 110/220
Dimenze (Jednotka: mm)	MNS/GCS/GGD	šířka	400,600,800,1000,1200
		hloubka	600,800,1000
		výška	2200
