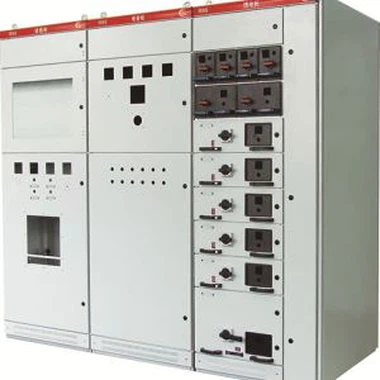

Co je rozváděč a jeho typy?

Rozváděč se skládá z jednoho nebo více rozvaděčů nízkého napětí a souvisejících řídicích, měřicích, signálních, ochranných, seřizovacích a jiných zařízení. Výrobce je odpovědný za dokončení všech vnitřních a mechanických připojení a jedná se o kompletní montáž konstrukčních prvků. Druh kombinace.

Hlavní funkcí rozváděče je otevírání a zavírání, ovládání a ochrana elektrických zařízení během procesu výroby, přenosu, distribuce a přeměny energie v systému.

Struktura rozváděče je zhruba podobná, která se dělí hlavně na místnost přípojnic, místnost, sekundární řídicí místnost (místnost přístrojů) a napájecí místnost. Obecně je mezi každou místností izolace z ocelového plechu.

Interiér zahrnuje: sběrnici (přípojnici), jistič, konvenční a integrované ochranné zařízení relé, měřicí přístroj, izolační nůž, kontrolku, uzemňovací nůž atd.

Jaké jsou klasifikace spínacích skříní?

Z aplikačního hlediska lze rozváděč rozdělit následovně:

(1) Skříň příchozího vedení: nazývaná také skříň pro příjem energie, je to zařízení používané k příjmu elektrické energie z elektrické sítě (od příchozího vedení k přípojnici). Obecně je vybaven jističi, ct, pt, izolačním nožem a dalšími součástmi.

(2) Odchozí skříň: také se nazývá napájecí skříň nebo se jedná o zařízení používané k distribuci elektrické energie (ze sběrnice do každé zásuvky), obvykle také instalované s jističi, ct, pt, izolačním nožem a dalšími součástmi.

(3) Připojovací skříň přípojnice: také se nazývá skříň přípojnice, která se používá k připojení dvou částí přípojnic (od přípojnice k přípojnici). Připojení přípojnic se často používá v segmentaci jednotlivých přípojnic a v systémech dvojitých přípojnic, aby vyhověl výběru uživatele Požadavky různých provozních režimů nebo záruka selektivního odstranění zátěže v případě poruchy.

(4) Skříňka Pt: skříňka napětí, obvykle instalovaná přímo na přípojnici, aby detekovala napětí přípojnice a realizovala ochrannou funkci. Hlavně nainstalujte pt, izolační nůž, pojistku a svodič uvnitř.

(5) Izolační skříň: Slouží k izolaci přípojnic na obou koncích nebo k izolaci zařízení pro příjem energie od zařízení pro napájení. Může operátorovi poskytnout viditelný koncový bod pro usnadnění operací údržby a oprav. Vzhledem k tomu, že izolační skříň nemá schopnost přerušit a zapnout zátěžový proud, nelze ruční vozík izolační skříně tlačit nebo táhnout, když je jistič s ní uzavřený. V obecných aplikacích je nutné nastavit blokování mezi pomocným kontaktem jističe a izolovanou ruční vozíkem, aby se zabránilo nesprávné operaci obsluhy.

(6) Skříň zařízení: také se nazývá kompenzační skříň, která se používá ke zlepšení účiníku energetické sítě nebo ke kompenzaci jalového výkonu. Hlavními součástmi jsou skupiny skupin zapojených paralelně, spínané řídicí obvody a pojistky. A další ochranná zařízení. Obecně se instaluje paralelně se vstupní skříní a lze provozovat jednu nebo více kondenzátorových skříní paralelně.

Po odpojení skříně kondenzátoru od elektrické sítě, protože dokončení procesu vybití kondenzátorové banky chvíli trvá, není možné přímo se dotknout komponent ve skříni, zejména kondenzátorové banky; do určité doby po výpadku proudu (podle banky kondenzátorů Kapacita závisí na velikosti, například: 1 minuta), není povoleno opětovné zapnutí, aby nedošlo k poškození kondenzátoru přepětím. Při provádění funkcí automatického řízení věnujte pozornost přiměřenému rozdělení spínacích časů každé skupiny kondenzátorových bank, aby nedošlo k poškození jedné skupiny kondenzátorů, ale jiné skupiny jsou zapnuté jen zřídka.

(7) Dávkovací skříň: Používá se hlavně k měření elektrické energie (kWh) a je rozdělena na vysoké a nízké napětí. Obecně se instaluje s izolačním spínačem, pojistkou, ct, pt, měřičem aktivní watthodiny (tradiční měřič nebo digitální měřič), měřiči jalového výkonu, relé a některými dalšími pomocnými sekundárními zařízeními (například monitory zátěže atd.).

(8) Skříň GIS: také se nazývá uzavřená kombinovaná elektrická skříň, jedná se o uzavřenou kombinaci jističů, odpojovačů, uzemňovacích spínačů, ct, pt, svodičů, přípojnic atd. V kovovém plášti a poté má dobrý izolační výkon a oblouk hasicí výkon Plyn (obvykle hexafluorid sírový sf6) se používá jako izolační opatření mezi fázemi a zemí, které je vhodné pro vysokonapěťové a vysokokapacitní rozvodné sítě pro distribuci a řízení.
