Co je to vysokonapěťový rozváděč
Apr 26, 2023
1, Materiál tělesa rozvaděče vysokého napětí
1. Ocelový plech nebo úhelník válcovaný za studena (používaný pro svařovací skříně);
2. Hliníkový pozinkovaný ocelový plech nebo pozinkovaný ocelový plech (používá se pro montáž skříní)
3. Deska z nerezové oceli (nemagnetická)
4. Hliníková deska (nemagnetická)
2, Funkční jednotky vysokonapěťových rozvaděčů:
1. Místnost hlavní přípojnice (obecně uspořádaná do dvou struktur: "kolíček" nebo "1")
2. Místnost s jističem
3. Kabelovna
4. Reléová a přístrojová místnost
5. Malá přípojnicová místnost v horní části skříně
6. Sekundární svorkovnice
3, Funkce rozváděče
Rozváděč má funkce, jako jsou nadzemní přívodní a odchozí vedení, kabelové přívodní a odchozí vedení a připojení přípojnic.
4, Složení rozváděče
Rozváděč by měl splňovat příslušné požadavky normy GB3906-1991 „3-35 kV AC Metal Enclosed Switchgear“, skládající se ze dvou částí: těla skříně a jističe. Korpus skříně se skládá z pláště, elektrických komponentů (včetně izolačních dílů), různých mechanismů, sekundárních svorek a elektroinstalace.
5, Klasifikace
Podle způsobu instalace jističů
Podle způsobu instalace jističů se dělí na typy pohyblivé (ruční vozík) a pevné
1. Mobilní nebo ruční vozík (reprezentovaný Y): označuje, že hlavní elektrické komponenty uvnitř skříně (jako jsou jističe) jsou instalovány na výsuvném ručním vozíku. Díky dobré zaměnitelnosti skříní ručního vozíku může výrazně zlepšit spolehlivost napájení. Mezi běžně používané typy ručních vozíků patří izolační ruční vozík, měřící ruční vozík, ruční vozík s vypínačem, ruční vozík PT, ruční vozík s kondenzátorem a použitý variabilní ruční vozík.
2. Pevný typ (reprezentovaný G): označuje, že všechny elektrické komponenty uvnitř skříně (jako jsou jističe nebo spínače zátěže) jsou instalovány v pevném typu a pevné rozvodné skříně jsou relativně jednoduché a ekonomické.
Podle místa instalace
Dělí se na vnitřní a venkovní podle místa instalace
(1) Pro vnitřní použití (znázorněno N): označuje, že může být instalováno a používáno pouze uvnitř;
(2) Pro venkovní použití (označeno W): znamená, že může být instalován a používán venku.
6, Podle struktury skříně
Podle konstrukce skříně jej lze rozdělit do čtyř kategorií: kovový uzavřený pancéřový rozváděč, kovový uzavřený intervalový rozváděč, kovový uzavřený skříňový rozváděč a otevřený rozváděč
(1) Hlavní součásti kovových uzavřených pancéřových rozváděčů (označených písmenem K), jako jsou jističe, transformátory, přípojnice atd., jsou příslušně instalovány v uzemněných kovových oddílech.
(2) Kovový uzavřený poliový rozváděč (znázorněný písmenem J) je podobný pancéřovanému kovovému uzavřenému rozváděči v tom, že jeho hlavní elektrické součásti jsou také instalovány v oddělených oddílech, ale mají jednu nebo více nekovových přepážek, které splňují určitou úroveň ochrany. .
(3) Kovový uzavřený skříňový rozváděč (znázorněný písmenem X) Skříň rozváděče je kovový uzavřený rozváděč.
(4) Rozváděč otevřeného typu bez požadavků na úroveň ochrany, přičemž některé části skříně jsou otevřeným rozváděčem.
7, Pět preventivních opatření pro rozváděče vysokého napětí
1. Po sepnutí kabiny vakuového vypínače uvnitř vysokonapěťového rozvaděče ve zkušební poloze nemůže vypínač kabiny vstoupit do pracovní polohy. (Zabránit uzavření zátěže)
2. Když je uzemňovací spínač uvnitř vysokonapěťového rozváděče v poloze zavřeno, nelze zapnout jistič automobilu. (Zabraňte uzavření uzemňovacím vodičem)
3. Po sepnutí vakuového vypínače uvnitř vysokonapěťového rozváděče se zadní dvířka panelu a skříně uzamknou mechanickým zařízením na uzemňovacím noži. (Aby se zabránilo náhodnému vstupu do živých oddílů)
4. Vakuový jistič uvnitř vysokonapěťového rozváděče je během provozu sepnutý a uzemňovací spínač nelze uvést do provozu. (Zabraňte živému zavěšení zemnících vodičů)
5. Vakuový jistič uvnitř vysokonapěťového rozváděče nemůže opustit pracovní polohu trolejového jističe, když pracuje a zavírá. (Aby se zabránilo nabitým brzdám nožů)

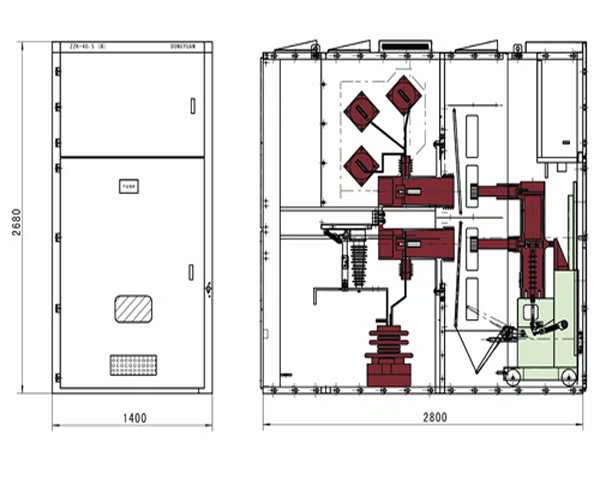

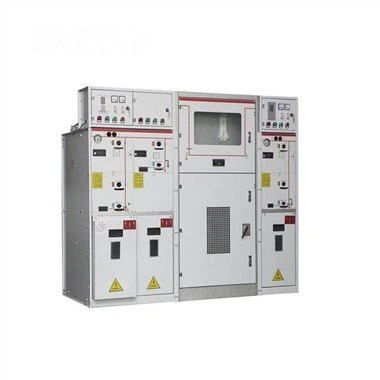

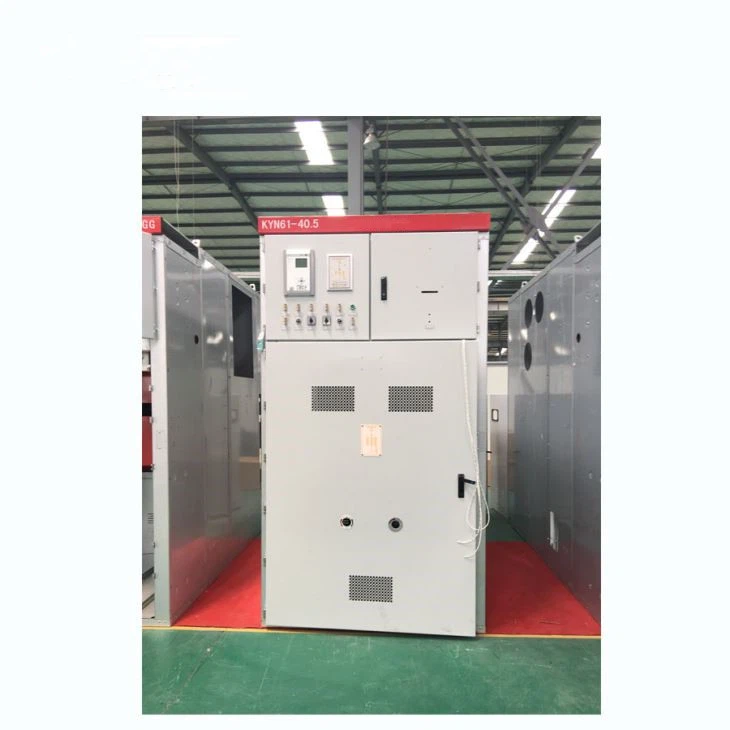

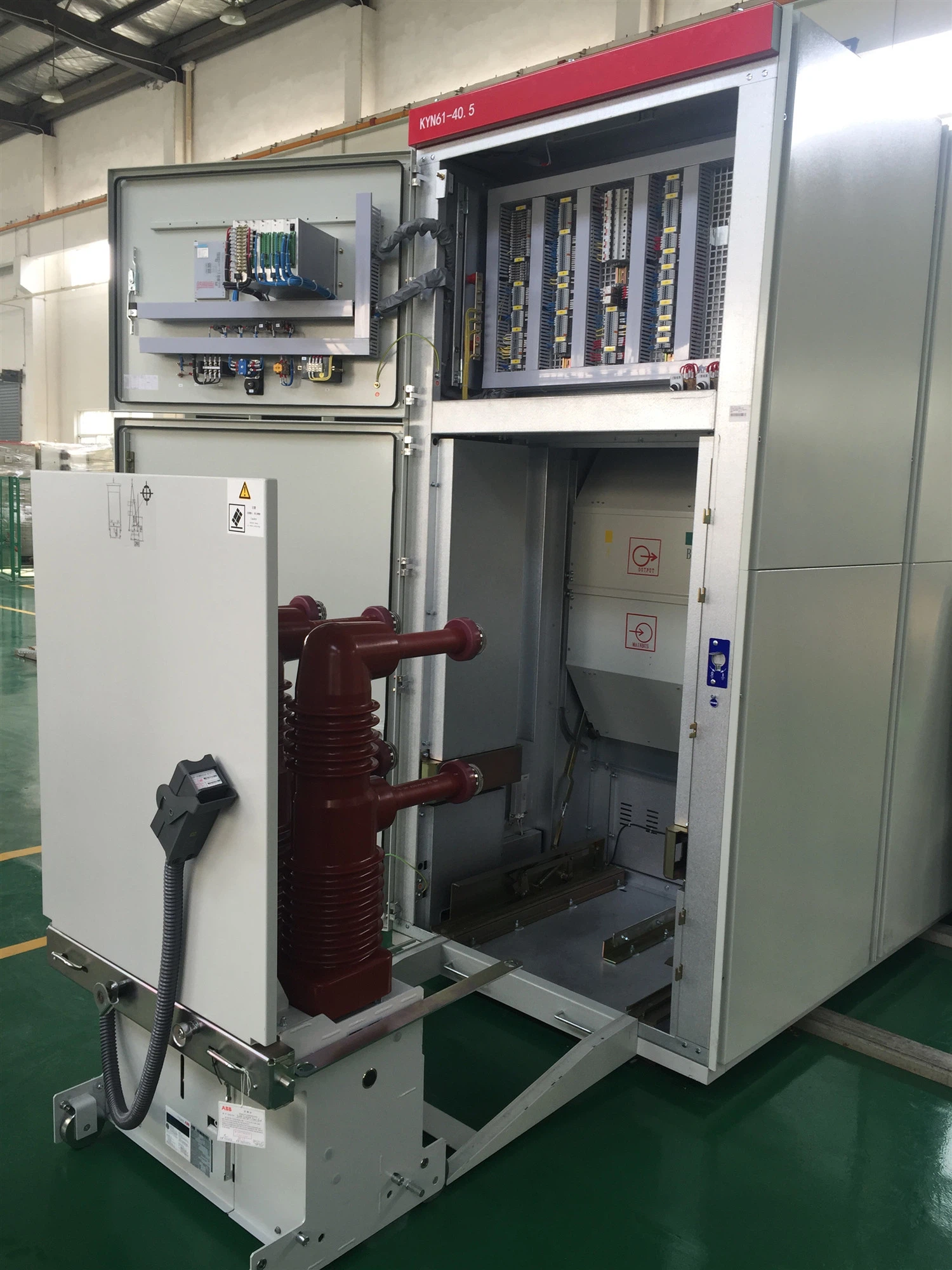

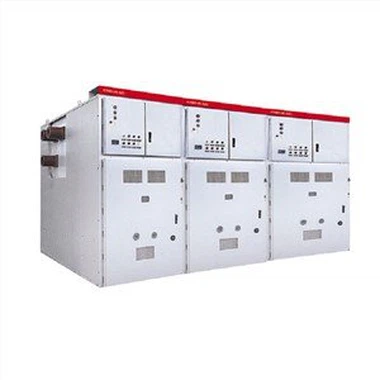

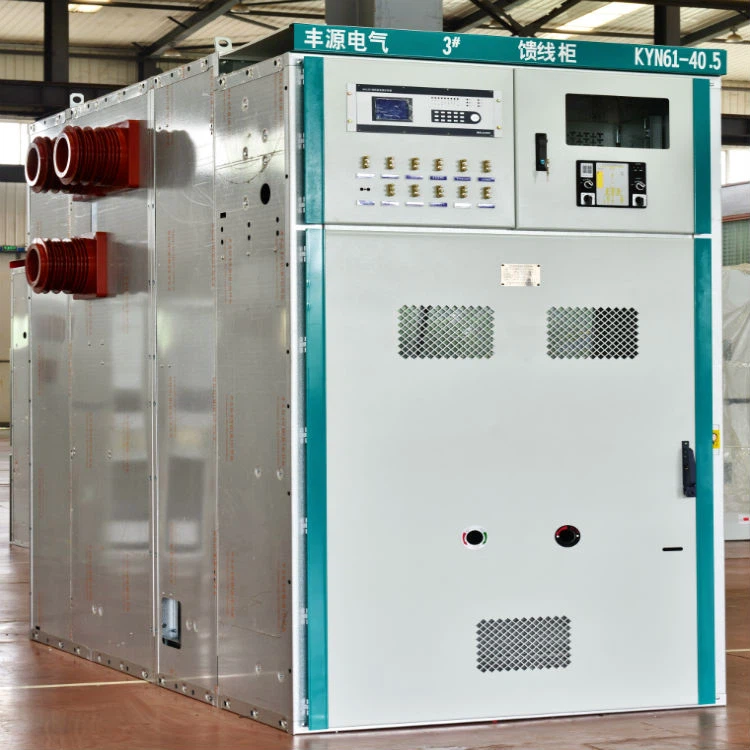

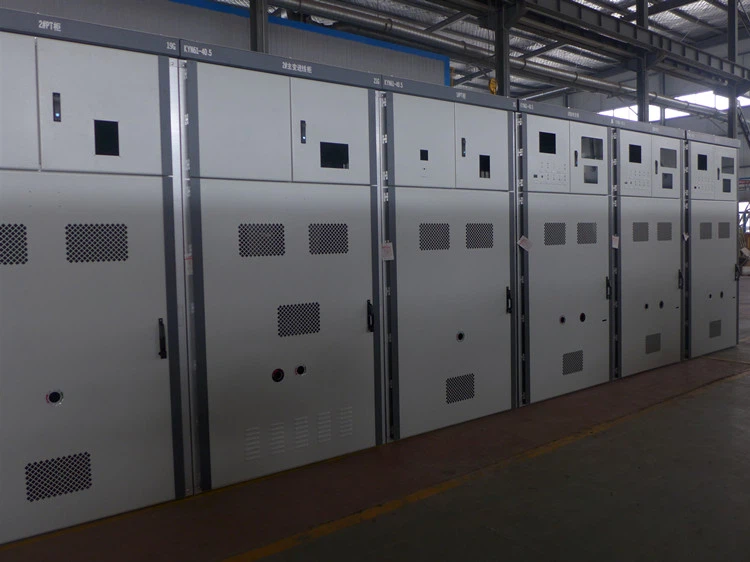

KYN61-40.5 HV SPÍNAČ
